时代国际大厦基坑围护方案设计(3)
浅层地下水类型勘探深度是栖息，发生在土壤层，富水和透水性较差，供应以大气降水为主，蒸发排泄。在探索的过程中，测得的初始水位在0.3 ~ 1.50米之间的深度；在0.50 ~ 2.10米深度稳定水位，水位随季节和提升约1米的振幅的变化，表明抗浮设计水位根据站点设计地面0.50米以下的深度来考虑。(如表1)
层号 土壤层 垂直渗透系数Kv（cm/s） 水平渗透系数Kh（cm/s） 渗透性
评价
室内试验 室内试验
① 素填土 （1.00E-04） （1.00E-04） 弱透水层
② 粉质粘土 4.30E-07 5.83E-07 不透水层
③ 粉质粘土 2.73E-07 5.10E-07 不透水层
备 注 1.土层渗透性参照《地下铁道、轻轨交通岩土工程勘察规范》有关内容进行评价。
2.（）中为经验值。
表1
场地环境类型为Ⅱ类，现场没有污染源，通过土壤化学分析结果，由上述水质分析成果，据《xxx基坑勘察报告》表12判定场地地下水对混凝土结构、钢筋混凝土结构中的钢筋具微腐蚀。
1.1.4 基坑侧壁安全等级及重要性系数
基坑安全等级为二级，基坑重要性系数γ0 = 1.0。
1.2 设计总说明
1.2.1 设计依据
(1)、勘察报告及拟建物总平面布置图（业主提供）
(2)、《岩土工程勘察技术规范》（GB50021-2001 2009版）[1】
(3)、《高层建筑岩土工程勘察规程》（JGJ72-2004；J366-2004）。
(4)、《建筑地基基础设计规范》（GB50007-2002）[2]
(5)、《建筑抗震设计规范》（GB50011-2010）[3]
(6)、《建筑工程抗震设防分类标准》（GB50223-2008）
(7)、《工程地质钻探技术标准》（JGJ87-92
(8)、《建筑桩基技术规范》（JGJ94-2008）[4]
（9）《建筑基坑支护技术规程》（JGJ120-99）[5]
（10）《南京地区建筑地基基础设计规范》（DGJ32/J12-2005）[6]。
1.2.2 支护结构方案
基坑支护是为满足地下结构的施工要求及保护基坑周边环境的安全，对基坑侧壁采取的支挡、加固与保护措施，保证坑底稳定[7]。基坑开挖设计，要满足地下结构施工和基坑支护结构的环境保护要求，符合“安全可靠，经济合理，技术可行，方便施工”的原则。
拟建物场地设二层地下室，地下室基坑开挖深度约7.60m。基坑西、北侧为水面景观最近处约15米；东侧距元化路约60米，南侧距园区道路约20米，确定基坑工程安全等级为二级。根据场地土层分布情况及周边环境，基坑开挖设计与施工应考虑如下。
1、地下水控制
拟建物基坑开挖深度内坑壁各土层中①层素填土层中局部碎石较多，其含水性及透水性较好，为弱透水地层。②层、③层粉质粘土为不透水层，结合场地内水文地质条件，排水方案建议采用坑内明沟集排水方案。
2、基坑开挖与支护
基坑开挖深度7.6米左右，由于场地除东侧较开阔外，其它三边距水面景观及道路约20米，局部地段（J3、J4、J5勘探点处）约为15米，且坑壁存在①层松散素填土，工程地质性质差，不利于坑壁稳定。基坑开挖时须设置支护结构，以防坑壁滑塌。

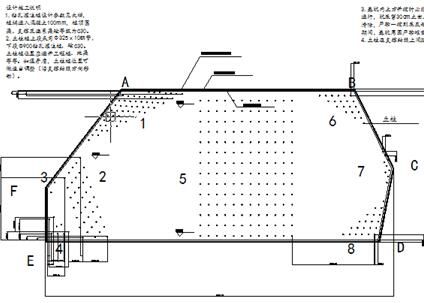

图1 基坑平面图
