五层上海学院综合教学楼建筑与结构设计+CAD图纸(2)
1.3.6采光通风：
该建筑选择了良好的朝向和自然通风，保持包间和大厅有良好的空气质量。
采光：为了保证办公室及大厅内具有充足的亮度和采光，主要窗台均采用1500mm，南面采用2100mm高的窗户，北面采用1200mm、宽2100mm高的窗户，同时还要保证建筑朝向，避免室内直射阳光。
本办公楼设计有效的利用天然采光，并采用绿色照明。包间内应采用配用保护角灯罩的荧光灯具，不得用裸灯。办公楼照明灯具的数量、功率、布置方式和悬挂高度必须满足照度均匀度的要求，达到规定的照度标准。办公室、研究工作室、接待室、打字室、陈列室和复印机室等房间窗地比（窗户的透光面积与室内楼地面面积之比）不得低于1：6，并应防止眩光。
1.3.7屋面排水系统：
屋面雨水通过柱侧落水管排至室外地面。
见建筑平面图1.1。

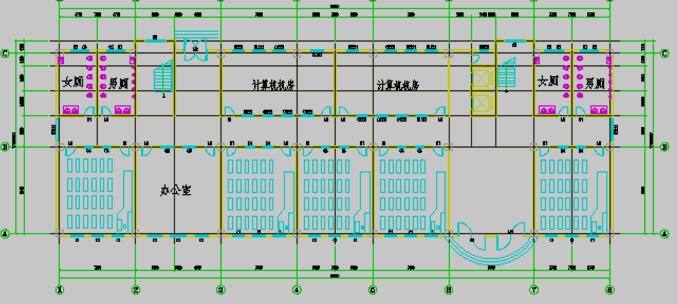

图1.1建筑平面图
2结构方案设计
2.1设计依据
1．工程设计使用年限
本工程设计使用年限为50年。
2．气象资料
（1）基本风压：=0.55kN/m2。
（2）基本雪压：=0.25kN/m2。
（3）工程地质资料
本工程±0.000相当于绝对标高3.350m，上海地区的地下水，主要有浅部土层的潜水，其补给来源主要为大气降水与地表径流。本建筑拟建场地处常见地下高水位在天然地坪下0.500m处，低水位在天然地坪下1.500m处。
本拟建场地天然地基分析评价在表1，为Ⅳ类场地土。根据设计要求，拟采用预应力高强混凝土管桩基础（简称PHC桩），桩端持力层为灰色砂质粉土层，详细勘探地质资料同见表2.1：
表2.1各土层桩侧极限摩阻力标准值fs及桩端土极限端阻力标准值fp
土层编号 土层名称 层底绝对标高(m) 重度
（KN/m3） 简称PHC桩
fs（kpa） fp（kpa）
天然地面 3.250 / / /
1 杂填土 2.730 18.0 / /
2 褐黄色～灰黄色粉质黏土 0.430 19.0 / /
3 灰色淤泥质
粉质黏土 -5.170 18.0 6m以上15 /
6m以下25
4 灰色淤泥质黏土 -14.970 17.0 30 /
5 灰色砂质粉土 -38.170 19.0 70 3500
2.2设计要求
1．本工程的建筑结构安全等级为二级，建筑抗震设防类别为乙类建筑。抗震设防烈度为7度，设计地震分组为第一组，基本地震加速度值为0.10g。
2．设计荷载
根据《建筑结构荷载规范》，该教学楼各功能区域内的活荷载标准值如下：
（1）教学楼地面 2.5kN/m2
（2）走道、楼梯 3.5kN/m2
（3）卫生间 2.5kN/m2
