ALOHA软件在盐穴储气库泄漏和燃爆事故模拟中的运用研究(4)
从上表可知，天然气中甲烷的体积分数在94％以上，是天然气的重要成分。天然气的危险性主要体现为甲烷的危险特性。甲烷为无色无臭气体，熔点在-182℃，沸点为-161.5℃，相对空气密度为0.55。在-168.8℃时，甲烷的饱和蒸汽压在53.32kPa。微溶于水，可溶于乙醇和乙醚。甲烷属易燃物质，引燃温度为537℃，爆炸下限为5.3％，爆炸上限为15％，与空气形成爆炸性混合物，遇明火和热源有燃爆危险。毒性方面，甲烷属微毒类，允许其安全的扩散至大气中或当燃料使用。在空气中甲烷含量达到25-30％时，会出现头昏、呼吸加速、运动失调等症状。
2.2 储气库的区域布置
西注采气站位于直溪盐矿的东南方位,周围均为农田，距离小岸桥村西侧约133m，距离直溪盐矿约800m，占地面积为22152m2。西站南侧有一条东西走向的沥青混凝土道路，该路距西站40m左右，交通便利。周边环境与工程安全验收时相比没有变化，外部间距符合有关规范。区域布置见示意图见图 2.2-1。

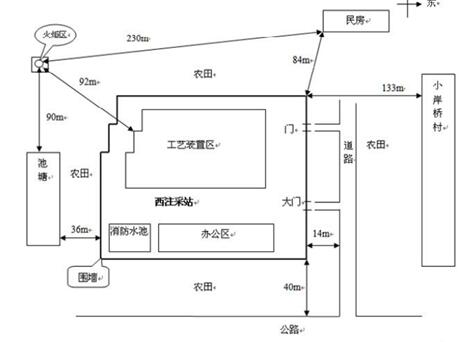

图 2.2-1 西注采站周边环境示意图
图 2.2-2西注采站现场照片1 图 2.2-3 西注采站现场照片2
2.3 储气库的平面布置
金坛储气库西注采气站为四级站场，该站场可按功能划分为生产区（注气装置区、采气装置区、分输计量区、进出站阀组区及压缩机厂房等）、生产辅助区（控制室、发机房、空压机房、阴保间、消防泵房及消防水池等）和放空火炬区。生产区位于场站北侧，南侧为生产辅助区，放空区设在站外西北侧。其内部防火间距符合有关规范。西站平面布置示意如图2.3所示：
图 2.3 西注采站平面布置示意图
2.4 生产工艺流程
金坛储气库的建设规模为年工作气量为17.14×108m3；其设计注气能力900×104m3/d，采气能力为1500×104m3/d；目前注气能力240×104m3/d，运行中的注采气井为9口（包括5口老腔和4口新腔），其中5口老腔注入气最高压力为13.5MPa，4口新腔注入气最高压力15MPa，注入气温度均在 35~40℃之间：采出气压力不足10MPa，采出气温度随着腔里的压力变化而变化。
西注采站可以注气、调峰采气、应急供气和紧急截断输气。
图 2.2.3-1 工艺流程示意图
1)注气工艺流程
镇江站输送的天然气压力在4.5MPa-7.2MPa，温度在12-20℃。依次经过旋流分离器除尘，过滤分离器过滤细小颗粒后，由压缩机增压。压缩后的天然气由空冷器冷却至55℃左右，其压力在8.5MPa-15MPa，之后一路由进出站阀组经集输管网输送至各老腔井场，并在计量后送入井下储存；另一路通过东西站干气联络线送至东进出站阀组，通过集输管道送至新腔井场，计量后入库储存。
图 2.2.3-2 井场注气工艺流程示意图
2）调峰采气工艺流程
由各个井场输送是压力在6.4MPa-9.7MPa、温度在13-48℃的湿气。经进出站阀组、过滤分离器、三甘醇吸收塔等设备除杂干燥后输送至采气汇集管，再经过进出站阀组向外输送至西气东输镇江站。老井腔过滤分离的气体经计量后通过集输管道输送至西注采站的进出站阀组，新井腔的则先通过集输管道输送至东站进出站阀组，再通过东西站湿气联络线输送至西站进出阀组外送。
3）应急采气工艺流程
由各个井场输送是压力在6.4MPa-9.7MPa、温度在13-48℃的湿气，当压力大于7MPa时，可以由节流阀节流至7MPa之后再向外输送；而当湿气压力不足7MPa时，可以直接向外输送。同时在应急采气供气时应当结合当时的地温，在向外输送的管道上设置注入甲醇实施，以防外输时生成水合物堵塞管道。
