垃圾焚烧发电厂烟气净化系统活性炭吸附装置设计+CAD图纸(5)
表1-2国外城市垃圾处理方法所占比重
国家 卫生填埋/% 焚烧/% 堆肥/% 处理率/%
美国 70 25 5 100
西德 71 25 1 97
英国 89 10 1 88
法国 60 20 10 80
瑞士 15 70 14 90
比利时 62 27 9 98
新西兰 64 30 6 100
澳大利亚 65 24 11 100
在垃圾焚烧发电中产生的尾气，利用活性炭可以在中间利用喷射活性炭粉末进行除二噁英和重金属，也可以利用活性炭在烟气处理的最后一个环节建设一个活性炭吸附塔，以便于更能除净其中的有害气体。
2垃圾焚烧烟气处理装置以及方法
2.1垃圾焚烧烟气处理工艺
课题项目烟气净化系统采用“SNCR法+干法+活性炭喷射+袋式除尘器+烟气换热器+湿式洗涤塔+ +活性炭吸附装置+蒸汽加热器”组合工艺。如图2-1烟气净化系统工艺流程框图[8]。

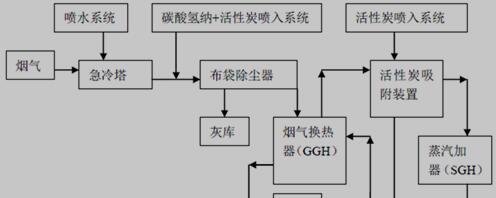

图2-1烟气净化系统工艺流程框图
2.1.1除尘、NOx去除、有机物及重金属去除
粉尘去除常用工艺有静电除尘、袋式除尘和文丘里洗涤等。垃圾焚烧烟气中的颗粒物粒度很小（d<10μm的颗粒物含量相对而言较高），文丘里洗涤器虽然可以达到很高的除尘效率，但能耗高而且存在后续的废水处理问题。静电除尘器除尘效率也较高，通常可达95%以上，广泛用于燃煤发电厂，影响效率的因素除有气体流量、湿度、电场强度、气体在电场的滞留时间、粒尘粒径、气体含尘浓度、气体分布及集尘板面积等之外，烟尘的比电阻也是一个重要因素。袋式除尘器除具有除尘的作用外，同时兼有二次酸气清除的功能，上游的酸气清除设备中未反应的碱性物附着在滤袋上，在烟气通过时可再次和酸气反应，静电除尘器不能满足脱除有机物（二恶英等）、重金属等要求，而且在国家标准《生活垃圾焚烧处理工程技术规范》（CJJ90—2009）中也明确规定必须采用袋式除尘器，因此很多项目的粉尘去除选用袋式除尘器去除工艺[9]。
NOX的去除工艺有选择性非催化还原法（SNCR）和选择性催化还原法（SCR）等。SCR法是在催化剂（五氧化二钒）的作用下将NOX还原为N2，课题设计垃圾焚烧出炉烟气温度只有220℃左右，为了达到反应所需的400℃温度，烟气在进入催化反应器前需加热。虽然SCR法脱硝效率高但投资费用比SNCR法高，而且通常用在火电脱硝中。所以课题项目选用选择性非催化还原法（SNCR）。SNCR法不需要催化剂，在高温800-1000℃条件下，直接向炉膛内喷射还原剂将NOX还原为N2，NOX的浓度可控制在200 mg/Nm3以内。
SNCR法还原剂工程实用中有尿素和氨水两种，尿素与氨水相比：会反应生成笑气N2O（N2O的温室气体效应是CO2的250倍）；会形成异腈酸，对锅炉管有强烈的腐蚀；易在管道和储罐中沉淀，设备管道文护成本会增加；氨逃逸率相对较高；对烟气工况不稳定的情况效果不如氨水；对反应温度的要求比氨水高,特别对垃圾焚烧锅炉来说，其燃烧很难满足尿素所需的最佳温度。虽然氨水的缺点是贮存时有气泄露，防火防爆要求高，但综合考虑脱硝的效率及对锅炉的安全性，本项目选用氨水作为SNCR还原剂。
