半导体桥火工品电磁加固后的点火性能的研究(3)

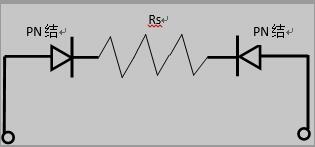

图2.1 TVS直流情况下等效电路图
双向PN结的设计有利于TVS承受较大范围内的电流和电压冲击，对SCB的双向电流形成保护。TVS常常与被保护电路并联，当TVS两端电压超过击穿电压时，芯片会在纳秒级别的时间内响应，其PN结二极管发生雪崩，由原来的高阻抗变成低阻抗，电流通过TVS，从而保护半导体桥发火元件。当瞬时电压小于临界电压后时，PN结二极管会自恢复高阻抗的状态。TVS的物理特性在瞬时电压发生变化前后保持不变，所以在一定的电压范围内TVS能够承受多次电压的冲击。
