射频接收机前端电路下变频器设计(2)
1.1 无线通信系统
现在的人类社会是高速发展的，离不开无限通信，无线通信也成为人类信息发展的一部分。射频接收机位于无线通信系统的最前端，它将接收到的射频信号搬移到中频上，提供给后端的电路。如图1.1。混频器处于第二级，位于低噪声

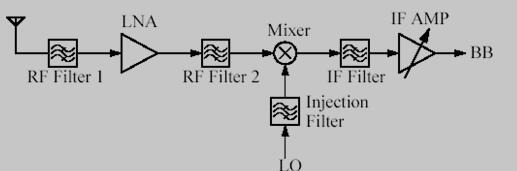

图1.1 射频接收机结构组成示意图
放大器(LNA)之后。新的中频信号是由射频和本振信号相乘得到，频谱发生变化。
1.2 CMOS工艺简介
CMOS器件制作成本低，自身的功耗较少，容易放大缩小，使的我们对它的研究深入，使的其提速较快。CMOS器件加速了射频集成电路的发展。在我们应用无线局域网时，CMOS工艺逐渐使用于此。经过CMOS工艺的进一步发展，打破了人们对模拟信号的认知。
1.3 ADS2008软件概述
传统的仿真技术已经不能满足人们的需求，人们对仿真平面的要求越来越高，我们于20世纪80年代推出了ADS软件，旨在解决对信号传输以及传输速率的要求，技术的发展，使人们对期间的要求越来越精细，而对开发时间的要求也越来越紧，我们这款软件的开发正迎合了这种趋势，成为广泛应用的射频软件，这款软件的诞生，本人们称作最好的仿真软件，其具有高效率，高精度，占用内存较小，仿真速度较快，集合了多款软件的优点于一身。此款软件是借助于微波仿真技术，为广大的业内人士提供了巨大的方便。目前主流的仿真主要基于3中方式，矩量发，有限元法和时域有限差分法。这几种方法已经在各大院校的到了广泛的应用。其直观地处理器和精确的仿真结果，可计算更加复杂的电磁场，并对数据进行更加精确的计算和处理。在各种复杂的微波电路的设计中，其实各种软件的应用并没有定式，每款软件都有自己的优势，我们需要对自己使用的软件进行更为准确的定义，提高我们对仿真的精度。
ADS2008这款软件，是本次仿真主要应用的软件，是主要进行EDA等仿真软件。这款新的ADS，做了大量的改进和优化，现在可以更好的通过观察窗口来进行系统管理，进一步还可以仅通过鼠标的移动就可以实现仿真软件的放大缩小，还加入了大量的器件，并且我们都是使用的厂家最新的产品，可以更直接的了解最前线的技术。除此之外，软件还解决了前一个版本无法应用于Windows 64位系统的问题，改良了仿真模型的模板，支持了多种算法，提高了工作效率。增加了系统导航功能，使之操作更加简洁明了。相比于CST软件，ADS还增加了对3D的仿真，提高了设计效率，使得自身的仿真功能日益成长，更新之后的软件有更高的设计效率，还可以和多个软件一同使用，协同合作，增加了仿真精度。而且这款软件完美的解决了3D的输出与输入。随着仿真的日益成熟，我们就加强了对集成芯片从片级到电路级再到系统级的仿真，不仅仿真速度快，而且精度极高。
1.4 本论文的主要任务和内容
本论文的主要任务是采用0.18μm CMOS工艺设计用于5GHz频段的无线局域网射频接收机前端的下变频器。
在第二章介绍几种常用的射频接收机的机构，比较优劣性。第三章介绍MOS器件的物理基础，并在了解基本特性的基础上重点分析了共源极放大电路和差动放大电路。第四章首先介绍了几种混频器的设计原理与性能比较，通过对原理上的分析，对比每种混频器的优劣性，给出相应的每种混频器适和于怎样的电路结构，通过我们主要对噪声的产生以及对噪声的抑制方面，我们主要对吉尔伯特混频器进行了改进，并对其仿真。最后我们给出吉尔伯特混频器仿真原理图，各种参数图，仿真结果以及实验结论。
