VHDL多进制数字调制系统的建模与设计(3)

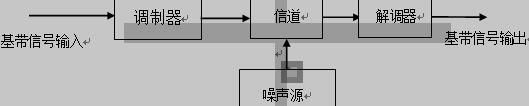

图1.1 调制基本结构图
如图中表示，基带信号由调制器调制后得以进入信道进行传送，接收方收到信号后对调制信号进行解调以去除在信道中的噪声，得到不失真的信号后输出。
1.3二进制数字调制的基本方法
一般来说，数字调制与模拟调制的对象都是正弦波。但是数字信号与模拟信号却大相径庭。与模拟调制相同，对数字信号的调制时也有三种基本方式：幅移键控(ASK)、频移键控(FSK)和相移键控(PSK)。它们分别对应于调制波的幅度（A）、频率（F）和相位（P）来传递数字基带信号。以下就二进制数字调制介绍这三种调制的理论方法。[6]
幅移键控（又称振幅键控或者ASK调制），在实际中使用较少，但是数字调制其他方法都是以它为基础。ASK信号是利用代表“0”或者“1”的基带矩形数字脉冲去调制载波，有载波输出时发送“1”，没有载波输出时发送“0”
