结合辅助加热的激光超声技术用于裂纹检测的实验研究(3)
2．2.1 光偏转技术

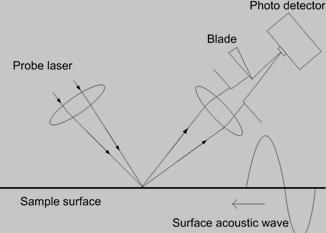

光偏转技术在激光超声检测中应用十分广泛，具有搭建简单、受环境影响小等优点，这里介绍下其最常见的刀口法，原理如图2.1：超声波在样品上传播会引起样品表面的微小扰动，当探测光聚焦在被检测样品上时，反射光会因这一微小扰动而发生偏转（当探测光斑直径<最短声波长），这种偏转会携带着超声的信息。携带信息的反射光再经过聚焦，被刀口遮住一部分，另一部分再汇聚至光电探测器上，根据所接收到信号的光强变化来判断声波的信息。
图 2.1 光偏转技术探测超声波示意图
2．2．2 双D型镜法
原理如下图所示：探测光先经过一片1/2波片，再经过一个偏振分光棱镜（PBS），然后传播至一片反射镜垂直打到样品表面，为了不让反射后的光束沿原路径返回，再在反射镜与样品之间加一片1/4波片，再用反射镜将从样品反射的光束引导至双D型镜上，调整镜面使其垂直照射至光电探测器上。相比传统的刀口法，改进的检测接收到光斑面积更大，所以灵敏性更高，更加精确。
