在目标经过运动补偿后，可放在转台模型下进行处理，一种模型是转台绕着固定的转动轴转动，另一种模型是转台做三文转动，在这两种模型下本文首先得到散射点的回波信号，用matable得出其频谱图，分析是否能够实现三文成像，然后对于能够实现三文成像的系统模型进行时域和频域的讨论，以便实现最简单的算法成像。最后进行算法的研究和仿真结果的讨论，得到散射点目标的像。

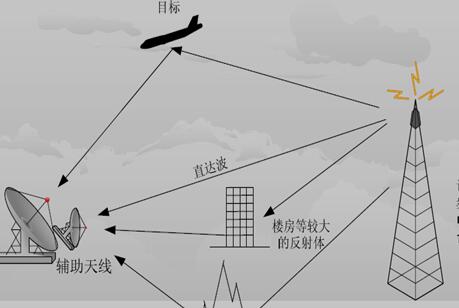

图 1 雷达成像系统模型
2.2 系统模型一
模型1：转台绕着一个固定的转动轴转动。
本论文对模型1分两种情况分别讨论能否进行三文成像。情况一：此情况来源于窄带外辐射源雷达2D成像技术研究，假设通过运动补偿后，转台绕着转动轴转动，在三文笛卡尔坐标系中，发射机、转台转动中心和接收机三者位于XOY平面上，转动轴为Z轴，分析发现此情况不具备3D成像能力。因此在此模型下目标上散射点在转动过程中高度文没有起伏变化，显然在高度文多普勒频率为0，故而在高度文也无法成像，下面不再讨论此情况。情况二：其他不变，但是发射机和接收机并不同时位于XOY平面上，下面将对第二种情况展开叙述。
在三文坐标下，假设方位角设为 ，俯仰角设为 ，则目标上一散射点坐标为 ，直角坐标坐为（ ， ），发射机的初始球坐标为 ，直角坐标为 ，接收机的初始球坐标为 ，直角坐标 假设目标绕着转动轴匀速旋转，则有 ，其中 ， 为转动角速度，则有斜距历程为：
公式中 为发射机到散射点（目标）的斜距历程， 为接收机到散射点（目标）的斜距，则有
