多功能微机测试仪软件设计+电路图+源程序(3)
随着进一步深入的研究，微机测试仪未来发展趋势是朝计算机化，网络化，智能化，保护、控制测量和数据通信一体化发展。目前的微机测试仪基本上都设计有液晶显示，其信息输出清晰明朗，易于掌握。如果能在信息输出上再做修改，使其能图形化（用户可以方便地进行信息的组合输出和截取），文档化（用户可以方便地将信息按各部门的要求以相应的文档格式输出，以备存档），或能根据动作的情况作综合判断，并提供相应的数据资料，其应用前景将更加广泛，更加不受限制。
总体来说，未来仪表的研究方向为更智能，更多元，更贴近市场和生产。人们都在追求操作功能更强大，体积更小，精度更高，既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高的特点的仪表。其中代表性的是一些进口仪表。进口测试仪的整机性能比较好，产品硬件可靠、精度高、使用年限长（有些更是具有零点漂移校正功能，可延长其使用寿命）、软件的功能丰富；但价格昂贵，且大多是外文界面，培训困难，难以普及到现场，因此大多只能在科研单位里使用。而本设计的多功能微机测试仪选用国内常用的电力电子器件，元器件价格较低，成品价格不高，针对进口产品价格普遍偏高的情况较具有优势。而且它可以测量电压、电流，温度，湿度，多个参数，使用工业应用中的许多场合，一表多用。不论价格还是应用都是前景较好的一款产品。
2 总体方案及设计思想
2.1 总体方案
采用单片机技术、设计具有汉字功能LCD显示接口、多路开关量输入/输出控制、A/D转换数据采样及处理，多功能微机测试仪顺序动作应用程序。关键在于采用了先进的智能单片机，再配以相应的数控电路和变换电路，使其智能化控制。操作人员无需了解系统结构各项具体技术指标，只要观察显示结果，就可以实现智能快速检测。
整体思路为通过各类传感器如电压，电流，温度或湿度传感器采集数据，再通过多路开关，A/D转换，同时伴随键盘输入，将采集到的数据送入单片机，经单片机处理后经LCD显示。操作人员无需了解系统结构各项具体技术指标，只要观察显示结果，就可以实现智能快速检。（系统设计的硬件框图如图 1）

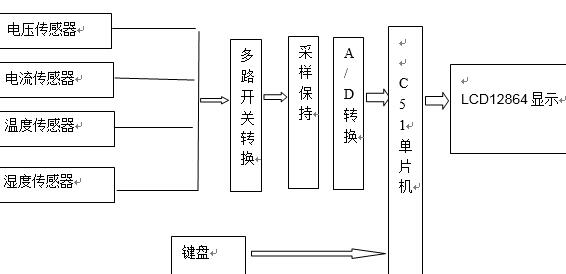

图1 系统硬件框图
2.2 实用意义
此次设计制作的多功能表具有多功能，精度高，成本低，性能稳定的特点。
具体体现在，根据调查，单片机芯片80C51是较为常用的单片机芯片，单片进价只为10多元人民币，AD单元的ADS1110约为10元人民币，LCD12864为40元人民币左右，温湿度传感器DHT90约70-80元人民币，PCB生产大概每片10元人民币左右。其它电阻、电容、排针等，用量不大，且成本较低，所以不计入成本之中。而以上数据均是单购价格，而不是批发价格，若集中采购价格可能还会有所下降。现有的多功能微机仪价格都较高，特别是进口产品售价都在千元上下，而本设计成本价在200-300之间，在价格上还是有一定市场的。
本次设计采用的原件都是市面上常用，采购方便的产品，对于购买，安装，普通的工人就可以胜任，没有特别复杂的焊接。用户界面采用LCD，显示清晰，操作人员不需培训，根据界面就可以自己操作。
仪表可以测量4个数据，具体为电压、电流，温度，湿度四个参数，在工业应用中的许多场合都可以使用，堪称一表多用。就传统单一的测量仪表来说，还能安装节约面板空间，不需购买4款仪表，也节约了一定的成本。
