35/6kV降压变电所冶金机械厂高压配电系统设计(3)
系统运行方式 系统短路容量 系统运行方式 系统短路容量
最大运行方式 Socmax=200MVA 最小运行方式 Socmin=175MVA

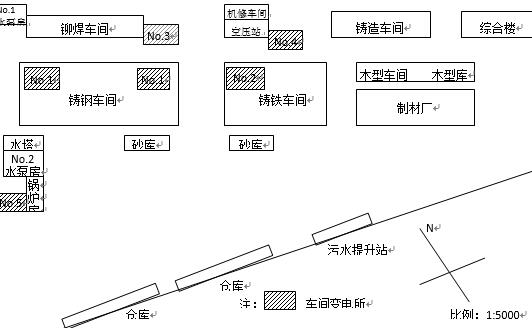

图1.2 工厂总平面布置图
1.3 本次设计的主要内容
1.3.1总降压变电站设计
（1）负荷计算
（2）主结线设计：根据设计的任务书，分析原始资料与数据，经过概略分析比较，选择优方案进行详细计算和分析比较，确定最优方案。
（3）短路电流计算：根据电气设备选择和继电保护的需要，确定短路计算点，计算短路电流，计算结果列出汇总表。
（4）主要电气设备选择：主要电气设备的选择，包括断路器、隔离开关、互感器、导线截面和型号等设备的选择及校验。选用设备型号、数量、汇成设备一览表。
（5）主要设备继电保护设计：包括主变压器保护方式选择和计算。
（6）防雷、接地设计：包括直击雷保护和接地设计。
1.3.2车间变电所设计
根据车间负荷情况，选择车间变压器的台数、容量，以及变电所的位置。
2 负荷计算与无功功率补偿
2.1 负荷计算的意义
计算负荷又称需要负荷或最大负荷Pmax。计算负荷是一个假想的持续性的负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。在配电设计中，通常采用半小时最大平均负荷P30作为按发热条件选择电器或导体的依据[2]。
计算负荷是供电设计计算的基本依据。计算负荷确定得是否正确合理，直接影响到电器和导线电缆的选择是否经济合理。如果计算负荷确定得过大，将使电器和导线电缆选得过大，造成投资和有色金属的浪费。如果计算负荷确定得过小，又将使电器和导线电缆处于过负荷状态下运行，增加电能损耗，产生过热，导致绝缘过早老化甚至燃烧引起火灾。由此可见，正确确定计算负荷意义重大。但是负荷情况复杂，影响负荷计算的因素很多，虽然各类负荷的变化有一定规律可循，但仍难准确确定计算负荷的大小。实际上，负荷也不是一成不变的，它与设备的性能、生产的组织、生产者的技能及能源供应的状况等多种因素有关。因此负荷计算只能力求接近实际。
2.2 计算负荷的确定
车间计算负荷是选择工厂内配电线路电缆型号和主要电气设备包括车间变压器的基本依据。我国目前普遍采用的确定计算负荷的方法有需要系数法、利用系数法和二项式法。需要系数法是最常用的一种，即先从用电端逐级起往电源方向计算，首先按照需要系数法求得各车间低压侧有功及无功计算负荷，加上本车间变电所的变压器有功及无功功率损耗，既得车间变电所高压侧的计算负荷。其次是将全厂各车间高压侧负荷相加（如有高压用电设备，也加上高压用电设备的计算负荷），同时加上厂区配电线路的功率损耗，再乘以同时系数，便得出工厂总降压变电所低压侧计算负荷，然后考虑无功功率的影响和总降压变电所主变压器的功率损耗，其总和就是全厂的计算负荷。本设计采用需要系数法进行负荷计算
