基于51单片机智能火灾烟雾报警系统设计(2)
1.4设计任务分析
本文着重描述烟雾报警器的研制过程：
（1） 系统的全面设计规划以及结构搭建。
（2） 采用STC89C52单片机为核心，设计、改进报警器的硬件电路，使报警器有更加全面的功能。本文所设计的报警器电路主要有以下几个部分构成：1、外部数据的收集 2、内部报警电路 3、指示灯显示 4、LED显示电路。
（3） 用C语言烧写报警器软件部分。按照所需要的基本功能模块，分为主程序、初始程序、浓度显示程序、报警程序和限值设置程序这几个部分。
（4） 硬件和软件的实际结合调试。
2总体方案设计
顾名思义，一般所说的烟雾报警器应该具备检测环境烟雾浓度，和自动报警的功能。信号的采集与转换电路，控制电路，显示电路，报警电路和保护电路是这个报警系统的五个基本组成部分。
为了方便人们的正常工作生活使用，达到可燃性易爆烟雾安全性的要求，本文设计的报警器要有显示状态的功能。该报警器的工作方式采用了延时的工作方式，以STC89C52单片机为报警器核心的控制部分 ，接下来，用传感器采集得到外部环境中的烟雾浓度信息内容，配合电路组成报警系统。当然，要完成这项工作，需要硬件和软件两个部分。

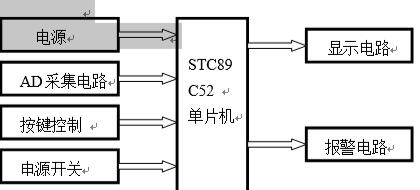

本设计总体规划要求此设计具有以下部分：烟雾检测、单片机主控，报警部分，AD采集四个主要的组成结构。总体框图如图2.1所示：
图2.1 总体设计框图
通过比较，此设计用的处理器为51单片机系列的STC89C52。系统软件控制整个系统正常的工作。检测探头将会把检测到的烟雾信息转变为电信号，再形成可识别的模拟信号，来给AD采集电路进行采集。单片机运行时，通过软件查询，识别判决等工作发出状态控制信号，用系统驱动蜂鸣器和指示灯来报警。
2.1烟雾检测传感器选型
本文所设计的烟雾报警系统的首要环节是烟雾传感器。烟雾报警器的信号采集工作就是由传感器负责。烟雾传感器可以判断气体的成分和分部，将这些重要的信息转换为可被单片机识别的电信号，工作人员就根据这些得到的电信号的大小来判断气体在环境中的信息，以便人们检测，监控烟雾情况。这么说吧，没有一个可靠的传感器，就没有高效的烟雾报警系统。烟雾传感器决定了所采集的环境烟雾信号是否准确与可靠，所以他是不可或缺的核心元器件。
