IPC+PLC水处理实时监测系统设计(3)
第一章:绪论。简介国内水处理技术的发展状况
第二章:水厂水处理基本工艺流程和控制系统的技术要求。
第三章:水厂自动控制的系统设计。
第四章:水厂监控系统的设计。
2 净水厂水处理工艺流程及技术要求
2.1饮用水的水质标准
水质,就是水体质量的简称，它显示了水体中生物、化学和物理的某些性质和组成情况。人们根据各地水厂出水水质的不同情况,制定了一系列的水质标准以及设定了水质的各种参数。
水质指标大体上可以分为
(1)生物指标
(2)化学指标
(3)放射性指标
(4)物理指标
2.2净水厂的工艺流程
在水厂中，混合和澄清工艺采用了高密度沉淀池,过滤工艺釆用了 V型滤池,。此外,在高密度沉淀池前需增加原水调节池和提升泵房,并且处理后的水需要加压后供给城区配水管网。具体的净水厂工艺图如图2.1所示:

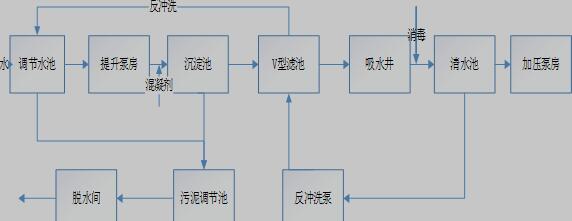

图2.1 净水厂工艺图
2.2.1混凝
混合：加快药剂混合到水中的速度。水泵混合、管式混合、机械搅拌池混合是净水厂主要常用的混合方式。管式混合：不需要设置专用的混合装置,利用水流能量在混合单元形成漩涡，使药剂均匀混合。水泵混合:利用水泵来进行混合投加,但药剂会被稀释，其优点是水泵和叶轮腐蚀程度不会太严重,可以提高药剂的利用率以及混凝效果,节约成本费用。机械混合:用电动机控制搅拌机，搅拌的速度可以根据进水流量和浊度变化要求的参数值进行自动调节,使水和药能快速完全混合。
2.2.2沉淀
沉淀:水中的悬浮物因重力原因沉淀下来。我国常用的沉淀池种类有平流式、斜管式和气浮式 [8]。平流沉淀池：快速适应不同进水量以及水质的变化,构造简单,成本低廉,操作方便,处理效果相对稳定,应用比较普遍。斜管沉淀池:原水从斜管底部的配水区进入斜管,依靠斜管的高效沉淀性能使得泥与水迅速分离，占地面积小,沉淀效率较高，气浮池：利用气浮法将低浊、高藻水源中的杂质颗粒气浮上来。
2.2.3过滤
一般情况下，水厂会选用好几个滤池组合在一起过滤，设置不同参数来过滤掉原水中的各种杂质，净水厂依靠过滤介质滤除水中的悬浮颗粒和其他固体杂质，所以过滤对水厂出水水质质量起到重要作用。
2.2.4 V型滤池
本文设计选用能均粒滤料的V型滤池,优点：滤池过滤产生的不均匀系数非常小，滤速很快,过滤周期变长,使水质变好。此外,V型滤池一般采用气水反冲洗技术,在反冲洗过程中滤料层不膨胀或微膨胀,这避免了整个滤料层的粒径由于水力分选作用而变得上细下粗。
