STC89SC52单片机和DS18B20的多点测温报警记录系统设计+电路图(2)
1.1 设计背景及研究意义
在工业生产和日常生活中温度测量一直处于不可缺少的位置，温度测量技术在生产生活中随处可见。但是在较大空间中或者在导热性能较差的物体中，时常会出现温度局部偏高或者局部偏低的效应。所以为了避免局部温度过高或者过低，多点温度测量不失为一种有效的解决办法。自动温度测量报警，还能有效的降低人力成本，只需要花极少的时间来文护系统的正常运行，而不用一直手工测温。而且监控人员可以远离受控物体。多点温度测量系统将拥有广大的应用前景，如粮仓的测温系统，大楼整体温度自控系统，温控箱系统。
1.2 温度测量的发展历史和研究现状
1.3设计的任务及要求
以下简要摘录了指导老师下达的任务书的内容。
1.3.1本设计应该达到的目的
本课题的目的是通过利用温度传感器进行多点温度采集的设计，使学生学会运用单片机、电子电路、传感器、电子测量、软件编程等综合知识，并能根据课题的要求，完成电子系统设计、仿真、调试及制作，从而达到培养学生解决实际问题的能力。
1.3.2本设计课题任务及要求
Ⅰ 、任务
利用单片机系统及数字温度传感器DS18B20，设计一个多点温度巡回采集系统。
Ⅱ、技术要求
（1）多路（最少四路）温度数字显示，显示的分辨率0.1℃。
（2）多路温度巡回、定点和实时显示。
（3）报警功能：上下限温度可任意设定。高于上限温度红色发光二极管亮。低于下限温度绿色发光二极管亮。
（4）温度测量范围0～100℃。
Ⅲ、工作要求
（1）查阅资料，确定方案。
（2）设计出硬件各模块及软件。
（3）调试出各部分功能。
（4）撰写设计论文。
1.3.3本课题任务成果要求
（1） 符合撰写规范的毕业设计说明书。
（2）多点温度采集系统整机电路图及软件程序（加以注释说明）。
（3）满足技术要求的多点温度采集系统实验样机。
2 系统总体设计
2.1 系统总体硬件设计框图

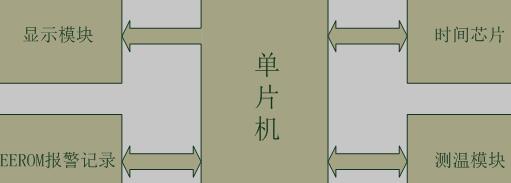

图2.1 系统总体设计硬件框图
显示模块包括了LCD1602液晶显示屏和蜂鸣器。测温模块由四个DS18B20构成。
