STC89C51单片机智能抢答器设计+电路图(3)
本设计系统实现上述的功能需要的控制系统主要包括系统电源、单片机模块、数码管显示模块、按键控制模块、按键抢答模块、报警系统模块等模块组成。
智能抢答器系统包括自动抢答模式、定时抢答模式。自动抢答模式主要运用了键盘扫描原理进行设计，当主持人按下抢答按钮时候，矩阵键盘开始工作，单片机通过循环扫描的方式进行查询是否有选手按下按键。当选手按下按键时候数码管会显示选手的编号。当主持人按下抢答按键并同时选择定时抢答时候，单片机启动定时程序，数码管显示倒计时，当选手在倒计时内完成按键动作，则停止计时并显示选手编号，同时锁定选手编号，其他选手按键则无效。
本方案是智能化设计方案，既可以实现即时抢答控制也可以实现定时抢答控制，既可以抢答后锁定选手编号又可以通过数码管显示功能，同时还有声音等提示功能。本方案是基于单片机的智能化抢答器系统。方案的总体框图如图2.1：

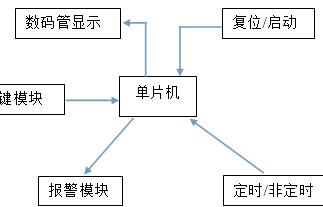

图 2.1 总框图
2.3 抢答器原理
本设计借助了电容，电阻，三极管，继电器，复位按键，单片机，数码管等器件，通过这些器件的完美组合达到了抢答器的功能原理，单片机通过按键处理，并根据不同的按键在数码管上显示出相应的按键值。
数码管显示模块是显示的重要的部分，它通过单片机的引脚来控制它显示，它有驱动引脚和数据控制引脚，整个抢答器的启动工作是由复位按键和启动按键来开始操作的，这两功能共用一个按键，当按键按下时候启动抢答器，当按键抬起时候抢答器恢复初始化并停止抢答功能。另一功能按键是定时抢答按键，当这个按键按下的时候抢答器执行的是定时抢答，单片机计时30秒钟，在规定时间内抢答有效，时间到后抢答无效数码管上面显示00.当执行复位的时候才可以重新启动抢答器。报警功能应用了蜂鸣器，本设计中运用三极管驱动继电器并由继电器驱动蜂鸣器的原理进行设计。16个按键采用了矩阵键盘运用单片机的P1端口进行实时扫描原理进行。
2.4 本章小结
本章主要分析了设计的思路、方案和原理，主要运用单片机技术对并通过外部设备按键的操作并对抢答器的论证，通过每个方案的分析确定了本设计的最佳的方案设计。智能抢答器主要有，STC89C52单片机，三极管，蜂鸣器，数码管，按键模块，控制的复位按键。通过这些器件和模块的运用组成了智能抢答器的控制系统
