1 一体化简介
1.1 一体化电源系统的概念
将站用交流电源系统、直流电源系统、逆变电源系统、通信电源系统统一设计、监控、生产、调试、服务，通过网络通信、设计优化、系统联动方法，实现站用电源安全化、网络智能化设计，实现站用电源交钥匙工程，实现客户效益最大化目标。
站用电源是变电站安全运行的基础，随着变电站综自化程度的越来越高，相应提高站用电源整体的运行管理水平具有非常重要意义。现有站用电源在资源整合、自动化水平、管理模式等方面都还存在很大的优化空间，结构紧凑、经济可靠的变电站交直流一体化电源模式具有广阔的应用前景。

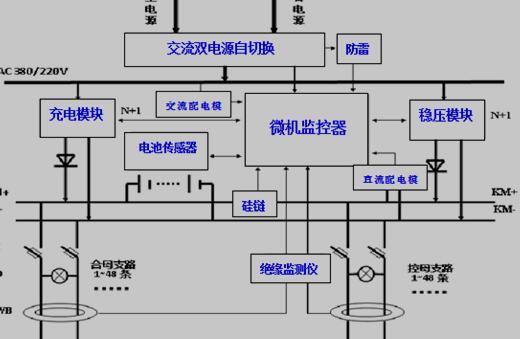

图1.1 系统框图
1.2 系统说明
电力用交直流一体化不间断电源设备是将直流操作电源、电力专用UPS电源与电力专用逆变电源、通信专用DC-DC变换器组成的一体化电源系统设备，共用直流动力母线、实现统一监控的系统。该系统是一个庞大的电源系统，由少则几面多则数十面柜体构成，其“一体化”是指共享统一的蓄电池组、统一监控、统一管理、统一上传，上传的媒体可以是以太网、光纤、通信线。该电源系统的接口满足IEC61850国际标准化组织发布的最新变电站自动化系统标准，统一了目前各种各样的变电站自动化通信系统，提高系统的可文护性、互操作性和扩展性，促进电力系统网络化、信息化的发展。该产品是是属于引领行业趋势的新产品，是无人值守变电站、数字化变电站进行网络化管理并实现系统全参数在线检测功能的最佳解决方案。
2 实施一体化电源的必要性
2.1 一体化电源的应用范围
电力用交直流一体化不间断电源设备主要应用在电网、发电等领域，作为所有电力自动化系统、通讯系统、远方执行系统、高压断路器的分合闸、继电保护。自动装置、信号装置等的交、直流不间断电源。
2.2 主要技术特点
