STC89C52单片机室内环境监测系统设计+电路图+程序(2)
1. 绪论
1.1课题涵义
近来以甲烷以及天然气为主的家庭燃料气体已经成为主要的对人类有危害的气体，这也更加受到人类关注，所以，检测这类有害气体的浓度便成为当务之急。这需要一款气体监测装置，该装置需要具备简单易用，可靠性好，且便于携带的特点，如此，我们才可以通过监测这类气体浓度，及时采取相应措施，从而更好的生活。通过单片机分析来自传感器收集的数字化环境信息，如果再配合控制系统以及室内空调、加湿器、照明系统等家居电器使用，这样生活会更安逸，更节能环保。当今时代保护环境，节约资源以及智能化生活已是人心所向，很好的符合了可持续发展理念，当然，也使我们的生活更加便利。当然，如果对该装置的程序设计及参数做一些调整，使其更加符合温室大棚的标准环境，进而做出实时监测，再根据检测气体浓度参数，以及温湿度参数的变化采取相应的措施，就可以为庄稼提供号的环境，进而增产创收。
1.2 方案设计
设计原则:该装置需具备可靠性好，携带以及操作方便的特点。
(1)可靠性
由于该装置是以单片机为核心，所以在设计的每一步上，都应当把可靠性为第一要务。我们可以通过使用具有高可靠性的元件、更加合理准确的布线、对电源和输入输出信道采取抗干扰措施，系统自诊断等方法来提高可靠性。
(2)操作文护方便
为使用方便，应当在系统的软件及硬件设计上从使用者角度出发，最大限度的减少使用者对专用知识的使用。故而，允许的情况下，最大限度的减少使用者对设备进行操作。想得到这个目的，我们就要更多的采取内置操作或者简化使用步骤，并能进行自诊断等措施。
设计要具备以下功能：
温度监测：
(1)数据经由SHT11收集，再经由STC89C52操作后，显现到LCD。
(2)利用键盘设置温度高低限度，超出规定后报警电路工作，进而报警。
湿度监测：
利用湿度传感器检测环境信息，由单片机分析处理，再显示于LCD。
CO浓度监测：
(1)气体浓度数据经由温湿度传感器收集，再经过单片机剖析处理后，显示于LCD。
(2)利用键盘设置温度高低限度，超出规定后报警电路工作，进而报警。
1.2.1 硬件设计
该设计有下列模块构成，它们综合作用来对室内环境做出检测。
硬件主要有STC89C52来掌控。这类片有低功耗，低电压，丰富的内部资源，I/O接口多的特点；而且里面还有看门狗，操作起来比较简单，易于实现。把SHT11作为温湿度数据检测收集的元件。它的优点包含：（1）内部具有A/D转换芯片。（2）管脚接线简单。（3）测量精度较高。MQ211作为气敏传感器时,它拥有对多类空气成分进行检测的能力，效率高且极容易操作。A/D转换采用的是最常见，且应用普遍的ADC0831，其具备的特点有制造费用低，接口电路连接容易等。

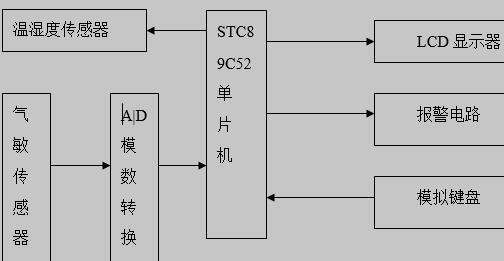

图1-1系统硬件结构图
该系统有如下优点:
(1)采用了智能传感器，可以加快系统收集数据的速度。
(2)具备有存储功能， 可以与其他装置连在一起，进而环境实时数据可以共同使用。
(3)采用该单片机大大缩短装置的检测时间，装置的可靠性与时效性也得到极大提升。
(4)超限即报警，设置较简单。
1.2.2 软件设计
根据硬件上的设计，编写软件上的程序，使其具有如下几种功能：
（1）电路供电后蜂鸣器开始工作，并且LCD呈现室内的环境实时数据。
