STC90C51单片机仓库温湿度监测系统设计+电路图(2)
1.1研究背景
古今中外，不乏因仓库失事而导致功败垂成的事件。虽然时代在不断发展，社会在不断进步，但仓库在人们生活中的重要意义却不曾改变过。而防潮、防霉、防腐和防爆等就成为了仓库日常工作中最主要也是最重要的一部分。其中仓库中的温湿度，直接影响了所储备物资的使用寿命和可靠性。例如粮仓的温湿度变化，会直接导致所储备粮食的损失；大棚的温湿度变化，会直接导致作物产量的变化。由此可见对仓库内温湿度的监测的必要性及重要性。社会上需要监测温湿度的仓库何其之多，由此我们需要一种制造简单、低廉，使用便利并且准确测量温湿度的仪器，以方便随时观察温湿度的变化。
1.2设计功能
1.DHT11传感器检测温度和湿度；
2.LCD12864液晶显示屏显示温度和湿度；
3.温度采集范围：0-50ºC；
4.湿度采集范围：20%-95%RH；
5.温度精确范围：±2ºC；
6.湿度精确范围：±5%RH。
第二章 系统总体设计
2.1设计方案
仓库温湿度监测系统需要满足的条件有：空气温湿度数据的采集和处理、数据的传输以及显示等多种功能。由温湿度传感器、51单片机、无线收发模块、LCD12864液晶显示屏4个大模块组成。该监测系统具有实时采集（能够灵敏地检测仓库内的温湿度）和实时显示（对已监测到的仓库内的温湿度进行显示）的功能。
在本设计中，传感器是实现温湿度监测的最主要部分，是整个监测系统实现的重要环节。要实现对温湿度的监测，传感器就要对空气中的温湿度进行精确有效的捕捉和转换；否则，接下来一系列对信号转换、控制活动都将无法实现。要实现工农业生产过程测量的自动化和对这种自动化的控制，几乎全都是依靠各种传感器所检测出来的数据，从而控制生产过程中所需要的各种参量。只有保证了传感器的工作，才能各使设备、系统正常运行，进而达到在最佳状态，从而才能保证生产活动的高效率、产品的高质量。
2.2系统总体框图
在本监测系统中：
传感器用于检测空气中的温湿度，采集数据；
发射电路、接收电路中的51单片机处理数据；
无线收发模块用于传输数据；
LCD12864液晶显示屏用于显示数据。

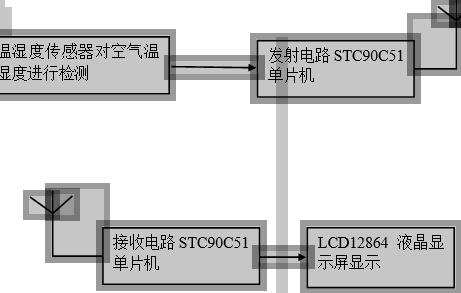

仓库温湿度监测系统总体框图如图2.1
图2.1
2.3温湿度传感器选择
我在这次设计制作的温湿度监测系统中选择的温湿度传感器的型号是DHT11数字传感器。这款传感器拥有的功能是：对已校准的数字信号进行输出，以及对温度、湿度的复合性感应和传输。为了确保产品的可靠性、优越的长期稳定性等优势，特意采用了专用的的技术，例如：在数据采集方面应用来数字模块采集技术，以及温湿度传感技术。在此，为大家介绍一下本系统用到的DHT11传感器。组成DHT11传感器的元件有：NTC测温元件，电阻式感湿元件；除此之外，还和一个8位的，性能极高的单片机相连接着。就是因为这样，该温湿度传感器许多的优点，例如：卓越的品质，响应速度超快，抗干扰能力较强，除此之外，它的性价比也极高。不仅仅只是这样，该温湿度传感器能同时测量温湿度，不过相较于温度，湿度的精确度较高；这是因为每个传感器为了校准，都会在湿度精确较高的校验室中，进行了对适度的校准。而校准系数，也以程序的形式，存储在了OTP内存中；除此之外在传感器内部，对已采集信号进行处理的过程中还会对这些校准系数进行调用。
