显示部分：控制模块P0口接LCD数据输入口D1到D8，P1.0，P.1口分别接到LCD的RS,E口端口,写入端口为RW接地，RS写指令时输入信息为低电平，RS进行信息执行指令时是高电平。E有高脉冲输入时表示读取信。采用单总线数据格式，串接口数据是单向双向传输，单片机P2.7口与传感器DATA相接，单片机读取数据显示湿度[1-3]。
具体操作实现步骤为；选择加湿工作模式 自动还是手动，设置好合适的湿度值，环境内湿度值被传感器检测到，信号被侦查到后传递到控制模块中，控制模块将预设湿度与环境内的湿度进行比较，若湿度低与预设值则加湿，高于预定加湿值不工作；主控模块开始报警当水位低的时候加湿停止；可通过按键输入最佳湿度值，并通过LED显示最佳湿度与实时湿度，此外加湿与水位高低可通过LED演示【4】。
2. 系统硬件设计
2.1 系统设计思路
DHT11、1602LCD和蜂鸣报警分别是本次设计传感器、显示器件、报警器件，其中LED指示灯演示加湿。通过器件结合，可实现电路的系统化，实现智能加湿器的各个功能。其加湿模式可分为手动与自动模式，可通过切换键切换模式，自动模式时通过按键向控制模块设置合适的湿度值，环境内湿度值被传感器检测到，通过I/O口传输，信号被侦查到后传递到控制模块中，控制模块将预设湿度与环境内的湿度进行比较，若湿度低与预设值则加湿，高于预定加湿值不工作，并把湿度信息通过传输口传到显示屏显示；主控模块开始报警当水位低的时候加湿停止，从而避免因干烧而引起的火灾隐患，此外加湿与水位高低可通过LED演示，用户可根据水位进行加水。若选为自动模式，加湿器会根据系统程序所写入的数值加湿，其他与手动模式大概一致【5】。

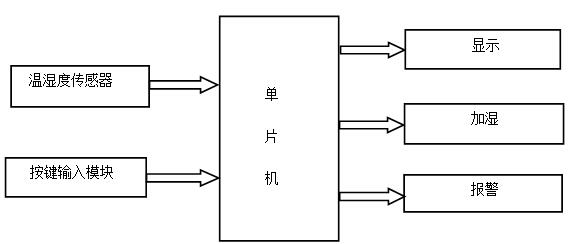

总体方案的的整体框图如图1：
图1 整体框图
2.2 单片机最小系统模块
2.2.1 单片机介绍
STC98C52是一块集储存器，处理单元，串行 I/ O口，定时器计数器，中断系统，系统时钟时钟电路及系统总线的微型计算机【6】。
由于本次设计使用6V供电，超过了单片机的工作电压，因此电源电路需要增加一个二极管将电压降到5.5V以下，再串联一个220Ω的限流电阻
