STC89C51RC单片机运动规则的智能计时器设计+程序+电路图(2)
第一章 工作原理
设计目标
1、当24秒到时时间暂停，待按下开始按键时间继续计时。
2、当得分球队得分时，24秒进攻时间复位，进攻时间和比赛时间都停止，球员发球后手动计时器开始计时。
3、当某一节的12分钟到时候，时间暂停，蜂鸣器长响一声，等待按下开始后进入下一节。
4、当四节比赛结束时，蜂鸣器长响一声，代表比赛结束！
5、显示说明：上面一行为客队，下面一行为主队；
显示当前第几节，显示当前这一节还有多长时间，显示24秒！
6、按键说明：
客队加一分：客队分数增加一分（罚球），24秒置位。
客队加二分：客队分数增加二分，24秒置位。
客队加三分：客队分数增加三分，24秒置位。
主队加一分：主队分数增加一分（罚球），24秒置位。
主队加二分：主队分数增加二分，24秒置位。
主队加三分：主队分数增加三分，24秒置位。
第二章 硬件设计与原理
以单片机作为中心，在整体运行中起着关键效用。该设计包括电路，复位电路，时钟电路，键盘输入电路和一个LCD1602液晶显示蜂鸣器电路。本设计主要分为吹冰个部分：秒计时脉冲、分计时脉冲、时间复位、时间的暂停和继续、晶振电路模块、按键电路。
2.2.1 总设计框图

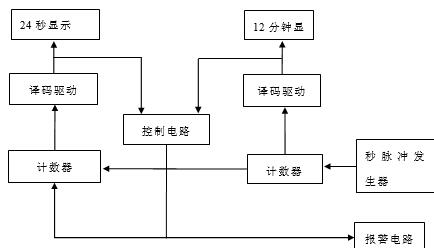

图1计时器总设计图
2.2.2 设计思路
在篮球比赛中智能计时器的主要作用包括：比赛的暂停和继续、一节12分钟的倒计时、24秒进攻时间的倒计时、比赛结束时发出的警报声等。篮球计时计分器装置由以下四个模块构成：
秒脉冲发生器：这部分主要是由振荡电路的分频产生信号，从而使整个电路运作，该模块主要是用来锁存器和频率函数cd4027 CD4060和实现。
倒计时12分钟发生器：装置完成的功能是倒计时12分钟，篮球比赛共分四节，一节12分钟，比赛时该设计在的显示器屏幕上显示12:00数字。当比赛开始时，按下按键数字由12:00至00:00开始倒计时。该模块主要采用74LS192计数器的计数功能，实现双向复位。
进攻24秒倒计时：进攻24倒计时和12分钟倒计时作用非常相似。比赛开始，按下按键，显示器上24秒区域由24开始记录直至到0，如果进攻没有24秒就可以重置，当进攻超过24秒警报响起。该模块主要是实现双向74LS192计数器的使用。
警报装置：当比赛结束时，计时器记录为零。BO呈现低电平，经过二极管作用，发光二极管亮，报警声响。
