STC89C51单片机+GSM的家庭防盗报警器设计+程序+电路图(2)
1.2发展现状与趋势
2系统方案设计
2.1 系统总体设计思路
基于GSM移动网络的家庭防盗报警系统组成如图2.1所示。本系统由SIM900A模块(GSM)、热释电传感器 、51单片机（MCU）控制器、用户终端组成。

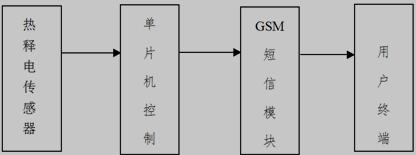

图2.1 基于GSM短信模块的家庭防盗报警系统
本系统由热释传感器器采集需要被监测的环境地点信息，然后将脉冲信号送入89C51控制芯片，经过相应放大电路放大、处理比对触发GSM短信模块，通过GSM网络将防盗信息以短信的形式发送给用户，同时蜂鸣器报警，震慑入侵者达到双重家庭安全防护。
2.2 系统方案设计
完整的系统由硬件电路和软件程序组成。电路具有模块化，包括传感器信息采集模块，单片机处理控制模块，GSM网络模块等。STC89C51单片机就是本系统的核心原件，最小系统是系统的核心电路，通常情况下，单片机应用系统包括输入/输出设备、单片机主控电路、以及其他外围应用电路。通常情况下，一个单片机应用系统的开发制作过程包括系统设计、硬件设计、软件设计，硬件调试和软件调试等几个阶段，其中，软件是各种工作程序代码的总称。
从系统预置功能和设计的要求来分析本系统应该包含如下结构：单片机主控电路、GSM短信模块电路、热释传感器电路及相关软件程序组成。
