板条马氏体微观组织演化的相场模拟(2)
还有比如马氏体时效钢。超高强度钢的缺点就是韧性较差，但是如果对钢的成分和组织进行妥善的设计能够解决矛盾，比如马氏体时效钢。相当低的碳含量配合相当数量的镍得到马氏体钢，再进行淬火工艺就具有了相当高的韧性，同时以时效的形式来强化马氏体，就成为了既有高的强度又有良好韧性的马氏体时效钢。
1.2 板条马氏体的微观组织
板条马氏体层状结构包括packets（板条束），blocks（马氏体块），laths（板条），其中充满了复杂纠缠的位错，如图1-2所示。从图中可以看出：（1）奥氏体晶体是由packets组成（2）packet是由整个block晶体组成，他们有同样的惯习面{111} （3）block是由一整个lath马氏体单晶组成，他们有近乎相同的晶体学取向和高的位错密度[19]。

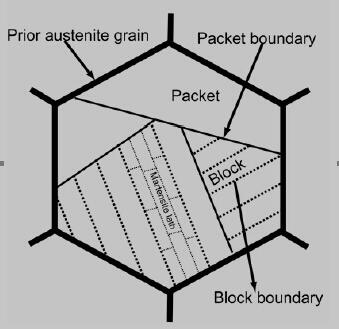

图1-2 前驱奥氏体中板条马氏体层状微观结构
实验表明板条马氏体内部存在高密度位错，位错密度可达 - ，因此，板条马氏体也称为位错马氏体。马氏体与母相奥氏体的晶体学位向关系通常符合K～S关系，惯习面为 。应用透射电子显微镜测定板条宽度范围在0.025～2.25μm之间，大多数板条的宽度在0.1～0.2μm之间。相同方向的板条马氏体群之内，相邻板条之间并不严格平行而是以小角度晶界相间，而板条群之间以大角度晶界相间[7]。
