1.绪论
1.1自动分拣机的简介
一般由输送机械部分、电器自动控制部分和计算机信息系统联网组合而成。它可以根据用户的要求、场地情况，对条烟、整箱烟、药品、货物、物料等，按用户、地名、品名进行自动分拣、装箱、封箱的连续作业。机械输送设备根据输送物品的形态、体积、重量而设计定制。分拣输送机是工厂自动化立体仓库及物流配送中心对物流进行分类、整理的关键设备之一，通过应用分拣系统可实现物流中心准确、快捷的工作。
1.2自动分拣机的种类
分拣机按照其分拣机构的结构分为不同的类型，常见的主要类型有下列几种：
1.2.1挡板式分拣机
挡板式分拣机是利用一个挡板(挡杆)挡住在输送机上向前移动的商品，将商品引导到一侧的滑道排出。挡板的另一种形式是挡板一端作为支点，可作旋转。挡板动作时，像一堵墙似地挡住商品向前移动，利用输送机对商品的摩擦力推动，使商品沿着挡板表面移动，从主输送机上排出至滑道。平时挡板处于主输送机一侧，可让商品继续前移；如挡板作横向移动或旋转，则商品就排向滑道，如图1所示。

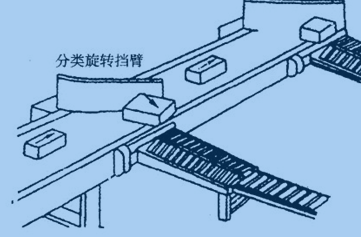

图1 挡板式分拣机
