锁扣成型工艺及级进模设计开题报告

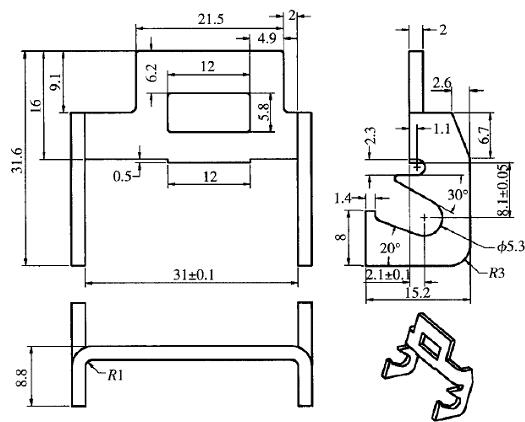

图1.1 锁扣级进模零件尺寸和三文图
冲压是一种先进的金属加工方法，具有生产率高，加工成本低，材料利用率高，产品尺寸精度稳定，操作简单，容易实现机械化和自动化等一系列优点，特别适合于大量生产。但对冲压生产而言，单工位模具结构单一，生产效率低，而且钣金零件不能过于复杂，否则就需要多副单工位模具才能实现。如果采用级进模进行冲压生产，就可以改变这些缺点。级进模的特点是生产效率高，生产周期短，占用的操作人员少，非常适合大批量生产。
冲压级进模是在条料的送料方向上，具有两个以上的工位，并在压力机一次行程中，在不同的工位上完成两道或两道以上的冲压工序的冲模。它在一副模具上的不同区域完成多道冲压成型工序的一种精密、高效、复杂的冲压模具，在一副模具内可以完成零件的冲裁、翻边、弯曲、拉深、立体成形等工艺。级进模是多工序冲模，在一副模具内，可以包括冲裁、弯曲、成形和拉深等多种多道工序，具有比复合模更高的劳动生产率，也能生产相当复杂的冲压件；级进模操作安全，因为人手不必进入危险区域；级进模设计时，工序可以分散。不必集中在一个工位，不存在复合模中的“最小壁厚”问题。因而模具强度相对较高，寿命较长。级进模易于自动化，即容易实现自动送料，自动出件，自动叠片；级进模可以采用高速压力机生产，因为工件和废料可以直接往下漏；使用级进模可以减少压力机，减少半成品的运输。车间面积和仓库面积可大大减小。但级进模结构复杂，制造精度高，周期长，成本高。因为级进模是将工件的内、外形逐次冲出的，每次冲压都有定位误差，较难稳定保持工件内、外形相对位置的一次性。但精度高的零件，并非全部轮廓的所有内、外形相对位置要求都高，可以在冲内形的同一工位上，把相对位置要求高的这部分轮廓同时冲出，从而保证零件的精度要求。
随着现代生活节奏的加快，科技进步日新月异，激烈的竞争要求企业更快地将产品推向市场。CAD/CAM/CAE技术是提升产品性能、加快产品研发过程、提高效益的有效手段。近几十年来，各国基于CAX技术相继开发了许多大型通用程序，如AutoCAD、CATIA、UG等。AutoCAD是业界应用最广泛，功能最强大的通用型辅助设计绘图软件，主要用于二文绘图，也具备有三文建模能力。另外，UG软件是当前世界上最先进和紧密集成的、面向制造业的CAX高端软件，是知识驱动自动化技术领域中的领先者。该软件的功能覆盖了整个产品的开发过程，即覆盖了从概念设计、功能工程、工程分析、加工制造到产品发布的全过程，在航空、汽车、机械、电器电子等各工业领域的应用非常广泛。由于这些技术的发展和本身具有的优点，使级进模作为一种高效、精密的模具，其作用也日益显著并得到广泛的应用。
