VHDL+FPGA的SPI通信接口设计(4)
要注意的是，SCLK信号线只由主设备控制，从设备不能控制信号线。同样，在一个基于SPI的设备中，至少有一个主控设备。这样传输的特点：这样的传输方式有一个优点，与普通的串行通讯不同，普通的串行通讯一次连续传送至少8位数据，而SPI允许数据一位一位的传送，甚至允许暂停，因为SCLK时钟线由主控设备控制，当没有时钟跳变时，从设备不采集或传送数据。也就是说，主设备通过对SCLK时钟线的控制可以完成对通讯的控制。SPI还是一个数据交换协议：因为SPI的数据输入和输出线独立，所以允许同时完成数据的输入和输出。不同的SPI设备的实现方式不尽相同，主要是数据改变和采集的时间不同，在时钟信号上沿或下沿采集有不同定义。
2.2 SPI传输模式
SPI有四种工作模式，各个工作模式的不同在于SCLK不同，具体工作由CPOL（时钟极性），CPHA（时钟相位）决定，当CPOL为0时，时钟空闲时候的电平是低电平，CPOL为1时，时钟空闲时候的电平是高电平；当CPHA为0时，时钟周期的前一边缘采集数据，CPHA为1时，时钟周期的后一边缘采集数据。
CPOL和CPHA分别可以为0或1，所以对应四种传输模式。如下图2.1 SPI四种传输模式所示：
图 2.1 SPI四种传输模式
SPI0传输模式，对应的CPOL为0且CPHA为0，此模式下，时钟空闲状态时为低电平，在串行同步时钟的第一个边沿（由于CPOL为低，因此第1个跳变沿只能为上升沿）开始进行数据采集；
SPI1传输模式，对应的CPOL为0且CPHA为1，此模式下，时钟空闲状态时为低电平，在串行同步时钟的第二个边沿（由于CPOL为低，因此第2个跳变沿只能为下降沿）开始进行数据采集；
SPI2传输模式，对应的CPOL为1且CPHA为0，此模式下，时钟空闲状态时为高电平，在串行同步时钟的第一个边沿（由于CPOL为高，因此第1个跳变沿只能为下降沿）开始进行数据采集；
SPI3传输模式，对应的CPOL为1且CPHA为1，此模式下，时钟空闲状态时为高电平，在串行同步时钟的第二个边沿（由于CPOL为高，因此第2个跳变沿只能为上升沿）开始进行数据采集；
这四种传输模式中比较常用的是SPI0模式和SPI3模式。每一种模式都与其他几种模式不兼容，实际应用中，SPI总线与外设进行数据通信时，需要根据实际情况来配置时钟SCLK的CPOL和CPHA产生不同的数据格式来满足不同的通信需求
本次设计中，采用时钟极性为0和时钟相位为0，也就是说，在SPI0传输模式下进行设计。
2.3 SPI协议
SPI协议是一个环形总线结构，其时序其实很简单，主要是通过时钟脉冲SCK控制两个寄存器交换数据。
假设主机的 8 位寄存器 SPIDATA1 内的数据是待发送的数据10101010，从机的 8 位寄存器 SPIDATA2 内的数据是 01010101，遵循上升沿发送，下降沿接收，从高位到低位依次传送的规则，且两个寄存器之间以全双工方式进行通信。

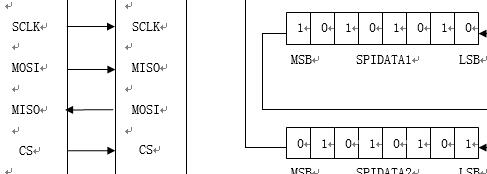

图2.2 主、从机通信示意图
如图2.2所示，当第一个上升沿到来时，SPIDATA1 将最高位 1 移除，同时将所有数据左移，此时MOSI线上的电平为高。而SPIDATA2将最高位0移出，并将所有数据左移，此时 MISO线上的电平为低。然后，当该上升沿之后的第一个下降沿到来时，SPIDATA1 锁存 MISO 线上的电平并将其移入最低位，同样SPIDATA2 将锁存 MOSI 线上的电平，也将其移入最低位。
经过8个时钟脉冲后，两个寄存器完成了一次数据的交换。
通过下面的例子来示范一次完整的数据交换。
