基于Matlab的跳频通信系统仿真(2)
1、信号的频谱被展宽
传输某一信息所需要的带宽我们称之为基带信号频带宽度。通常情况下为了提高频率资源的利用效率,我们往往会使用频带宽度相当的信号来传输信息。但是在扩频通信系统中,信号带宽一般是所传信息带宽的100-1000倍。
2、采用扩频码序列调制进行展宽
由信号理论可知,当脉冲信号的宽度很窄时,他的频谱会很宽,近似为反比的关系。因此,当信息调制窄带脉冲序列时会产生一个新的信号,而这个信号的带宽可以很宽。而这样的脉冲序列恰好可以作为调制所需的扩频码序列。由于这种脉冲码序列与需要传输的信息无关,它不会对信息本身造成任何影响,只是起到了扩展频谱的作用。
3、相关解调解扩
在扩频通信系统中需要将接收端收到的信号进行相关解扩,以此得到发送端扩频前的初始信号。
扩频通信会在很宽的频带上传输信息,这就意这进行传输前要把基带信号的频率普宽度扩宽,同时收发端配备的设备会把被扩频的信号进行恢复,用这种方法抑制信道种可能加入的干扰信号,香农早在上世纪50年代发表过有关信息论、通信加密以及系统安全性的论文,这些理论作为扩频通信的理论依据证明了扩频技术是解决通信干扰问题最有效的手段。
以下是信道容量公式(加性白高斯噪声;连续信道):
其中B为信道的带宽,S/N为信噪比
由公式可知,当信道容量为确定值的时候,不同带宽和信噪比的组合可以实现同样的传输。即在保证信道容量不变的条件下,若想信噪比很小,则传输带宽需要相应的增加。扩频通信系统通过将基带信号频率谱展宽为原来的100-1000倍来提高系统的抗干扰能力,以此确保系统即使在干扰较强的条件下也能实现有效的通信。
1.3 扩频通信的工作方式
根据扩展频谱的方式,可以将扩频通信系统分为以下五种。
1、直接序列扩频(DS)的方法,通常我们称之为直扩方式
直接序列扩频(Direct Sequence Spread Spectrum)的工作方式中在发送端直接使用码传输速率比较高的扩频码序列进行扩频。当接收端收到经扩频处理后的信号时,再使用同样的高码率扩频码序列解扩,把经过扩频技术处理的信号还原为基带信号。直扩的工作方式具有一系列的优点,比如:抗干扰能力强;抗多径干扰能力明显强于某些扩频方式;对其他电台干扰比较小;抗截获本领很强;可以在相同频率下操作、易于实现多址通信等。

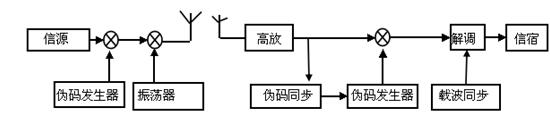

直接序列扩频系统的组成和结构如图1.1所示
图1.1 直扩系统结构图
2、跳频扩频方式,通常我们简称其为跳频(FH)方式
跳频扩频(Frequency hopping)的工作方式是常用的扩频方式之一。在这种模式下要求伪随机序列的操控被数据调制;载波中心频率按照设计要求的的速率和顺序在一组频率中无规律地变换;接收端的发送与解调要根据发送信息的速度和顺序来进行
