MFC基于RFID的智能迎宾系统开发(2)
总而言之，RFID被认为是21世纪十大重要的技术之一，在信息化社会的建设中发挥着重要的作用，运用前景也将会越来越广阔。
1.2 国内外研究现状
2 硬件系统分析
RFID的硬件设计部分主要是使用一个读写器，读写器在其读写范围发送电磁波，当带有RFID卡的宾客进入到这个范围，读写器读到请柬上的具有唯一性的宾客号（EPC），系统会将该信息传给控制中心，控制中心通过调用数据库的操作，比对信息，再进行控制，发出相关指令，在客人进入会场时，显示屏上就会显示出客人信息和欢迎词。
硬件部分的设计技术主要由RFID系统实现。本章将重点说明RFID的系统组成及其基本原理。
2.1 RFID系统组成

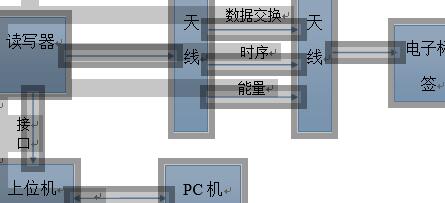

RFID系统的组成主要是电子标签，读写器和计算机系统[3]。其系统组成如图2.1所示。电子标签用来编码存储宾客的信息，天线用来发送电子标签的信号，接收到信息并传递给读写器，读写器可以用来向射频卡发送命令，和接收射频卡的信号，三者通过天线进行能量和数据的交换。天线，读写器和电子标签组成了RFID迎宾系统的硬件部分，还需要和软件部分共同作用才能组成一个完整的系统。
2.1 RFID系统组成
2.1.1 电子标签
每个电子标签的EPC都是唯一的,电子标签由标签天线和芯片组成，电子标签是RFID系统的核心部件，标签芯片由调制器、控制器、编码发生器、时钟以及存储器组成，结构如图2.2。芯片对标签接收到的信号进行解调，解码等操作，并且把电子标签需要返回到调制器的信号进行调制，然后用编码器进行编码，然后再通过天线把信息反射回读写器，此为数据的读出，而当天线接收到读写器的命令后，会在控制器的控制下将信息解码送入到存储器中进行存储[4]。而时钟是为了确保接收和发送的时间的准确性，在设计时不可以少。通常根据电子标签是否需要电源来分为被动式和主动式的电子标签，通常主动式的电子标签自己会带有电源，进入读卡的磁场中时主动与读写器进行数据的交换，虽然通常这种标签适用于远距离的识别，但成本较高，不适于大量生产。被动式的电子标签通常不要电池供电，其成本也更低，通过采用超高频电磁场读卡，也在读写距离上有所突破，本系统采用的就是被动电子标签，在市面上的分布较广泛。电子标签的使用已经逐步取代条形码技术。
2.2 电子标签结构图
2.1.2 读写器
读写器也称阅读器或询问器，与RFID卡上的信息通过电磁波进行无需接触的无线通信，从而读取或者写入电子标签上的信息，读写器主要由读写器天线，射频模块和控制模块构成。其结构如图2.3。
（1）天线
天线在RFID 系统被视为可以传送和接收无线载波信号的工具，即信息的传播媒介。在RFID系统中，天线在系统的控制下发射无线电磁波，在电磁波的覆盖范围类RFID卡可以和读写器之间传送能量，接受射频卡的数据。阅读器的读写频率不一样，天线也会根据这一因素分为不同的类别供选择。在读有源电子标签是还可以读到电源的电量，以此来部署下一步工作。天线的尺寸要设计的尽量小，并且覆盖范围尽量广。
（2） 射频模块
射频模块组成如下图所示，射频振荡器产生符合要求的射频振荡信号，经电路处理后放大，发送电磁波，再通过天线发射出去，信号经过RFID卡的时候就会收集卡的信号并将信号反射回去，反射回来的信号会通过接收通道，然后被解调，信号被传送到读写模块。射频模块用来产生、处理和传输射频信号。本系统的射频模块是被动式的。
