中低压配电网电压控制研究(2)
5.3 约束条件 24
6 电压综合控制模型的求解 25
6.1 粒子群算法简介 25
6.2 粒子群算法的改进 26
6.3 改进粒子群算法应用于配电网电压控制 27
6.3.1 变量编码和适应度函数值 27
6.3.2 电压综合控制问题解决步骤 29
7 配电网实例应用 30
7.1 网络参数说明 30
7.2 电压综合控制过程 30
结 论 35
致 谢 36
参 考 文 献 37
附录A 38
附录B 40
1 引言
1.1 研究的背景和意义
近年来，我国的电力工业迅速发展，为提高自身的管理和运行水平，供电部门对供电质量的要求不断提高。另一方面，随着经济水平的提升，用户需要高质量的电能来满足生产和生活的需要。
电压偏差是电能质量的重要指标，电压偏差[1]是指网络中某节点的实际电压同网络该处的额定电压之间的数值差，一般用额定电压的百分数表示。虽然让网络中的节点电压一直保持在额定电压是不现实的，但是如果电压偏移过大就会对电气设备的运行产生负面影响。
中低压配电网位于电力系统输配电网络的最末端，是各电力用户的直接电源，其电压质量的好坏直接体现了系统的供电质量。所以研究中低压配电网的电压控制方法，对改善供电水平，提高电能质量具有重要的意义。
1.2 国内外研究现状
1.3 本文主要研究工作
讨论了中低压配电网的各种调压方法。为了综合运用这些调压手段，使得调压后电压满足要求，同时提高调压投资的经济性，建立了电压综合控制模型。并采用改进粒子群算法对模型进行了求解。各章的主要内容如下：
第一章：讨论了中低压配电网电压控制研究的意义，介绍了目前国内外有关课题的研究方法和手段，为后面的讨论打下基础。
第二章：通过一个简单的中低压配电网络，研究了中低压配电网的调压原理和电压影响因素。为后面介绍具体的调压手段提供了理论指导。
第三章：研究了适合中低压配电网络的前推回代潮流计算方法，并用实例进行了计算验证。
第四章：以电压偏差和投资回报年限最小建立了电压综合控制模型。介绍了模型的目标函数，各等式和不等式约束条件。
第五章：重点介绍了粒子群算法的实现原理，并引入“变异”操作对基本粒子群算法进行了改进。最后说明了用粒子群算法求解电压综合控制模型的方法。
第吹冰章：将提出的电压综合控制方法用Matlab软件编程后对一实际配电网络进行了求解验证，给出了电压控制的效果。
最后是结论和展望。
2 中低压配电网调压原理
2.1 中低压配电网简介
我国的配电网一般来说可以分为三个电压等级， 包括110kV或35kV高压配电网，10kV中压配电网和0.4kV低压配电网。
本文研究的中低压配电网指的是10kV和0.4kV的末端配电网络。一个简单的中低压配电网络可以由图2.1所示的等效电路表示，包括变电站的10kV低压母线、中压10kV配电线路、10/0.4kV配电变压器和用户侧负载。变电站从电网中获得电能，经过10kV输电线传输和配电变压器降压后供给用户使用。

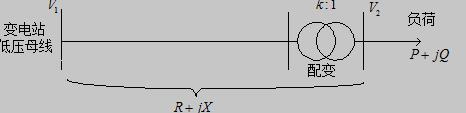

图2.1 中低压配电网等效电路图
