3 、控制台设计部分电路：
（1）必须要有2个可以手动进行调节电梯开始执行用户请求（START）和中断执行用户请求（STOP）的按钮。
（2）必须要有2个发光二极管分别用来表示当前电梯是在升起过程中（UP）还是降落过程中（DOWN）。
（3）必须要有一个LED数码管用来标示现在电梯在哪一楼层（以阿拉伯数字1、2、3、4来表示）。
末了，使用计算机仿真软件来进行该4层楼电梯控制体系的仿真，从而检查方案设计和程序编程是否无误。
2 系统方案论证
本章首要概述了一个简洁的电梯控制体系的构成和各部分实现的功效，同时介绍了电梯控制体系各每个组成部分的大要设计方案，包罗各模块所需要用到的主体元器件的图片以及对它们引脚和功效的介绍。
2.1 电梯控制体系的构成
本文计划实现的电梯控制体系是一个很是简洁的电梯控制体系，它由4个模块电路部分构成，包括作为焦点的MCU控制模块、处理电梯里的用户所要到达的目的楼层请求的电梯内电路模块、处理每个楼层电梯外的用户上升和降落两个方向请求的电梯间电路模块以及控制电梯是否执行用户要求、标示其现在是向上还是向下运动和指示电梯现在在哪一楼的控制电路模块。

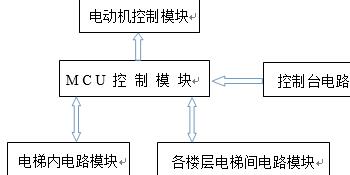

图2.1 一个简单的电梯运行体系各个构成模块框架
MCU控制模块是该电梯控制体系的焦点模块部分，包括处理电梯里的用户所要到达的目的楼层请求的电梯内电路模块、处理每个楼层电梯外的用户上升和降落两个方向请求的电梯间电路模块以及控制电梯是否执行用户要求、标示其现在是向上还是向下运动和指示电梯现在在哪一楼的控制电路模块在内的所有电路模块都是在MCU模块的控制下统一运作的。
控制台电路模块必须要有2个可以手动进行调节电梯开始执行用户请求（START）和中断执行用户请求（STOP）的按钮，同时须有两个发光二极管各自用来指代现在电梯是在升起过程中（UP）还是降落过程中（DOWN）以及用一个共阴极数码管来标示现在电梯在哪一楼的功能。
电梯内电路模块是用来让进入电梯里的用户来选择他们的目的楼层的电路（表示客户要求的目的楼层号1楼、2楼、3楼和4楼的按钮，每个按钮均有和它相呼应的发光二极管来显示是否选择了所需的目标楼层）。
每一楼的电梯间电路模块是用来让在电梯外面的人来选择他们的目标方向的模块。1楼只有一个代表用户请求“上升”按钮（UP1—与之对应的指示灯的标号为1UP），2楼既有代表用户请求“上升”按钮（UP2—与之对应的指示灯的标号为2UP），又有代表用户请求“下降”按钮（DOWN2—与之对应的指示灯的标号为2D），3楼和2楼一样，既有代表用户请求“上升”按钮（UP3—与之对应的指示灯的标号为3UP），又有代表用户请求“下降”按钮（DOWN3—与之对应的指示灯的标号为3D），4楼则只有代表用户请求“下降” 的按钮（DOWN4—与之对应的指示灯的标号为4D）。
2.2 计划方案和所需的主要元器件
经由对电梯控制体系的构成框图以及其每一个电路模块功效的剖析，现在对该电梯控制体系每一个功能模块的计划方案如下：
2.2.1 MCU控制模块
该电梯布控体系的计划方案采纳的是把单片机A T 8 9 C 5 1作为主体。它内部有128×8位的RAM存储器，32条可编程的I/O线（P0、P1、P2、P3）等功能器件，同时，A T 8 9 C 5 1还具有片内振荡器和时钟电路。同时，A T 8 9 C 5 1的寿命和数据保留时间也很长，因此A T 8 9 C 5 1被广泛采用。
