1、绪论
1.1课题的背景
随着科技的飞速发展，我们的生活也变的越来越忙碌，几乎每一个人都有一个手机，但是生活的步伐正在加快，我们有时会对于手机疏于看管，而造成手机的丢失、被盗。更要命的是手机里的贵重信息也随着手机一起丢失了，给我们的生活和工作带了很多麻烦。不止是手机，当我们在逛街时，随身带的提包有时候也不免被小偷盯上，在等车等船时，稍不留意，小偷就会拎走你的包，如果小孩走丢，那可比手机丢失更为严重，所以人们急需一个物品来防止这些不必要的麻烦事情的发生，由此我设计了一款防丢器来保护人们财产的安全，防止物品丢失。这款电子防丢器体积小，便于携带，小巧玲珑，便于携带，广泛用于手机，钱包，箱包，小孩等贵重物（人）品的防偷及防丢之用。其距离在一定范围内可有任意调节，具有防丢，寻找，警音（或附带振动等功能），省电，环保，性能稳定可靠。方便适用，是生活中必不可少。电子防丢器接上功放还可以当收音机，不但可以防丢防、防盗，还可以休闲娱乐，男女老少皆可使用，有很好的市场前景，将会被广泛用在将来的生活中。因此，我选择了研究电子防丢器。
1.2 蓝牙设计的意义
蓝牙防丢器是一种能探测出距离远近的高科技电子装置，它能防止您携带的贵重物品遗失（如手机、手提电脑、摄像机、重要文件、汽车、汽车钥匙、包裹等），防止随行的儿童走失、防止宠物跑丢。具有高效、安全、方便、经济等优点，因而出现后即得到了迅速发展。蓝牙电子防丢器是由蓝牙主板和手机组成，蓝牙主板发出蓝牙信号，通过手机进行配对。蓝牙通信方式稳定，可靠性高，抗干扰能力强。当物体超过手机蓝牙限定距离，手机发出报警。
2、总体方案设计

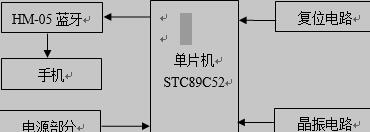

蓝牙防丢器采用由STC89C52单片机、复位电路、晶振电路、蓝牙模块电路、手机接收报警和电源模块组成。首先打开手机蓝牙和主板蓝牙进行配对，配对成功后，单片机通过串口和蓝牙模块HM-05发送数据，手机蓝牙实时接收数据。当手机和蓝牙主板的距离超过一定距离时，手机发出报警声，提示有小偷，马上回去查看寻找。当蓝牙连接失败时，蓝牙指示灯闪烁，当蓝牙模块和手机连接成功，指示灯常亮。系统总体框图如图2.1所示：
2.1总体结构框图
3、系统方案比较、设计与论证
该系统主要由单片机模块、蓝牙模块和电源模块电路组成，下面介绍实现此系统功能的方案。
3.1主控制器模块的方案比较
方案1：
本方案使用可编程逻辑器件CPLD作为其控制器。CPLD结构大，功能多样，所以很多逻辑功能都可以通过CPLD实现，且具有功能齐全、易于开发、易于学习、使用灵活等优点。CPLD其采用并行输入输出方式，这种输入输出方式可以提高系统的处理速度，比较适合作为大规模控制系统的控制核心。但他的缺点是对逻辑功能执行力差，对数据的处理速度低并且其价格昂贵。所以我们放弃了此方案。
方案2：
本方案使用的是STC89C52单片机，用它来可以更容易而且简便的控制LED灯的亮和灭，来达到报警的作用。在这个电子防丢器系统中，其报警关键点在于实现灯泡的自我控制，而在这一方面，用单片机就能很准确而且容易的实现出来。而且单片机具有集成度高，体积小，可靠性高的优点，这使得电子防丢器能制作的非常小巧，便于携带。单片机具有分支转移能力，I/O口的逻辑操作及位处理能力，非常适用于专门的控制功能。其设计简单，程序编写简单且成本低，所以我选择方案2。
