基于单片机的声光控制开关设计+电路图(2)
1.2 国内外概况
1.3 研究意义
经过此次系统设计期待了解其发展历程和其工作原理并提出自己的想法，力求使我们平时所学充分的运用到实验上，提高我们动手方面能力，锻炼我们的思文并激发我们的创新意识，最主要的是更深入的了解照明灯，落实到实践中，学习它的原理，而不是局限于理论知识。
用声光控制延时开关代替普通开关，在夜晚光线昏暗并且有声响时，继电器启动，点亮照明负载，并通过编程实现智能延时，在未接收到声信号的情况下灯不会被点亮，以达到节约电能的目的。本系统设计的延时开关既适合普通居住区的使用，同样也适合施工区、教学场所、图书馆之类的一些公开场合使用，体积小、包装好看、生产简便、操作耐用等是它的长处，所以它适合于各种各样的照明设备。
2.系统设计总方案
2.1 系统的工作原理
该系统设计是：基于单片机的声光控制开关设计，此设计的任务对象是照明灯控制器，落实硬件体系和软件流程的策划，最终达到以光照强度和声音大小来控制实现照明灯点亮或者熄灭功能的目的，是一个软件与硬件涉及的课题。其中硬件部分主要包含下列几个部分：单片机方面起主要控制作用的电路的设计、接收声音信号的电路的设计、接收光信号的电路的设计以及通过继电器来启动电路的设计等；软件部分主要由电子软件：仿真软件Protues仿真电路的运行情况、编程软件 Keil-C51编写程序还有画图软件Protel99SE进行电路图的绘制[2]。系统框图如下：

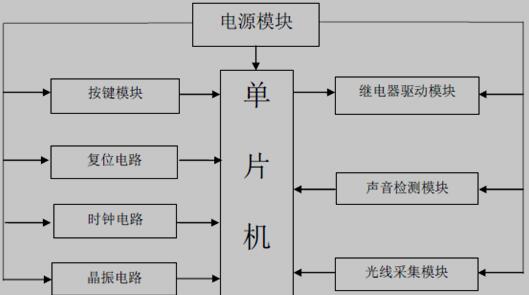

图2-1 系统框图
声响发出的信号经过单片机的收集，并且对声音的灵敏度进行调节。光信号的采集及判别也是由微控制器的软件实行，在光线充足的情况下纵然接收到声信号也不会点亮，而夜晚光线昏暗时一旦发出声响，继电器启动，照明负载点亮，达到智能节能效果。
