基于单片机的智能家居安防系统设计(2)
本课题旨在研究能够当有陌生人闯入居室、当发生火灾等情形下家居系统能发出报警信号，当警报响起时，对于闯入者也是一种警告，对于居民也能更早的获得逃生的时间。这是个入门级的研究，但却对居民的人身安全有着特殊的保护作用。该设计的研发，符合当前社会的需求，与传统家居系统相比具有使用方便、价格低廉、安装简易等优点，具有广阔市场发展前景，能够更好的保障人身财产安全，改善居住环境。
1.2智能家居安防系统内容
本设计把安防系统分为两个功能模块，一是各类传感器，二是主机含报警器、处理器、显示器等。按键控制对安防系统布防、撤防并调试。继而确定硬件电路策划，其中包括选取芯片和设计详细的电路。如报警电路、探测电路等。最后是软件设计，旨在优化硬件配置
2 整体设计方案

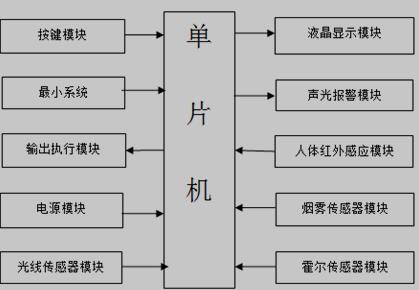

智能家居安防系统整体硬件组成见图2-1：
图2-1 整体结构框图
(1)传感器模块
本设计包含多种传感器：红外传感器、光线传感器、烟雾传感器和霍尔传感器。检测技术中，传感器有着重要地位。如果没有精确的传感器信号的检测并提供准确数据，则计算机就不能发挥作用。利用各种传感器和微处理技术可以控制各种工业参数和工业产品检验，及时发现问题，提高产品质量，改善性能。不同的工作环境，选择不同的传感器。
(2)主机模块
本设计选用STC89 系列的单片机，它可进行读/写操作的数据存储。STC89S52的功耗低，拥有性能高的CMOS 8位MCU和8K的可编程Flash Memory，并且价格便宜。且该单片机可以实现在线编程、调试，使得程序的下载与整机的调试更为方便。
(3)液晶模块
本设计选用LCD1602，就可以直观的在显示光度、烟雾浓度、门窗状态、温度和湿度。LCD1602含有字符发生器ROM，能够显示192种字符；含有64字节的自定义字符RAM，能够自定义8个5´8点阵字符或者四个5´11点阵字符；含有80个字节的RAM，标准的接口特性，适配M6800系列MPU的操作时序。模块结构设计的紧凑规整，并且具有轻巧灵便、装配简单，分辨率高的优点。而且本设计只需一个显示屏，价格也不是很贵，虽然需要的接口线会多一点，但最后却会迅捷很多。
(4)按键控制模块
本设计按键控制简易操作流程：第一个是切换主人是否在家的模式，若主人不在家，则开启安防报警系统。若主人在家，则开启温度光线以及烟雾检测功能。其他剩余三个按键是用来设置温度和烟雾的报警值的，第二个按键是设置键，第三个按键是加键，第四个按键是减键。
