MATLAB风光互补发电系统的优化设计与研究(5)

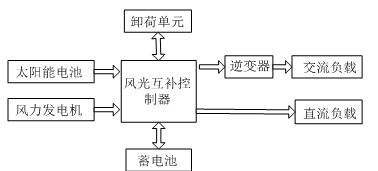

图2-1 风光互补发电系统的基本组成框图
2.3 风光互补发电系统的特点
以前风光互补发电系统是风光互补是风力发电机和太阳能光伏阵列是独立运行的，当其中一个工作时，另一个系统的有关电路会断开暂时停止工作。而现在的风光互补发电系统是将两者配合发电，其特点是当两者的输出电压大于蓄电池的电压时，二极管会导通，两个发电系统会同时运作。这实现了能量的充分利用，将风光互补系统起到真正互补的作用，更加有效地提高了系统发电的可靠性能，也精简了电路，减少了建设费用。
2.4 系统组成及原理
2.4.1 风力发电和风力发电机组
风力发电机是风光互补发电系统中将风能有效的获取并转换的可靠装置，将风动能转换为机械能的是风力机，然后将机械能转换成电能的部分便是发电机部分。其基本结构为：
（1）风轮：一般由两个或者多个螺旋桨型的叶轮组成，将风的动能转换成机械能，桨叶的材料质量轻强度高。风力机一般由2个或者3个叶片构成，在有风的情况下，驱动风轮转动，产生机械能，然后在驱动发电机的轴运转，促使三相发电机工作产生三相交流电。
（2）调向机构：调向机构的作用是使风力发电机风轮最大限度的迎着风向，调整风轮叶片与空气流动方向所在平面的位置的机构，使得系统能够最大限度的获得最大风能。调向机构又称为迎风系统，在国外，研究人员喜欢将其称为偏航系统。因此，此结构可以使气流风向与叶片的旋转平面成90度倾角，获得最大的输出功率。
