X型仪表盘装配工作台的设计+CAD图纸(4)
现代自动化技术在机械装配中的应用就是在控制理论的指导下，对生产的物流和人的作用进行综合的研究，涉及到机械技术、微电子技术、自动控制理论和计算机技术等。发展机械自动化技术，必须主要地关注电子学、电子计算机技术、零件检测和机床装料自动化，广泛采用程序数控机床，以及研制高效的和可靠的自动化生产线、计算机应用于生产的信息系统和自动化控制系统等。发展应用机械自动化技术，要扎扎实实地抓好自动化技术应用项目的基础工作和从实际出发的推广应用工作，既要发展主机，也要配套发展自动化元件及控制系统。可编程控制器、微处理机、各种传感器、新型刀具、控制系统及系统软件、电子计算机等，这些都将是今后机械自动化的主要技术基础。
2. X型仪表盘装配工作台的课题简介
2.1课题简介
由于仪表盘在汽车生产中成为越来越重要的角色，所以为了便于安装仪表，必须使得三个仪表都处于同一高度，可借助本设备来完成。
本设备是自动化设备，操作者只需把产品放入指定位置即可完成自动定位、自动送料、自动装配检查等工作，使得仪表盘指针都位于同一高度。
设备主要由主安装台、设备工作台以及各部分之间的传感器、连接件、紧固件组成，主要功能是实现X型仪表盘的自动化安装，减少错误率，从而提高工作效率。

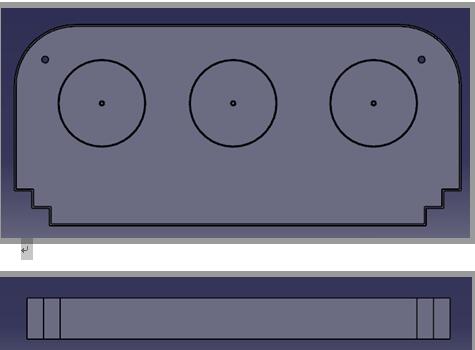

图2.1X型仪表盘示意图
2.2课题的设计要点
（1）本设备是自动化设备，操作者只需把产品放入指定位置，即可完成自动定位、自动送料、自动装配检察等工序。
（2）为确保x型仪表盘的装配精度，需设计一特制的产品工装，以实现产品的定位和夹紧。
（3）考虑到本设备使用功率不高，可优先采用气压传动。
2.3课题的主要技术参数
（1）x型仪表盘主要规格尺寸：
仪表盘的规格尺寸主要参照现汽车上所使用的仪表。
仪表盘的尺寸为长×宽×高：510.5×230×50（单位：mm）
所需安装的针的尺寸：直径为4mm，长度9mm。
