YL25型轮胎压路机后轮系统设计+CAD图纸(3)

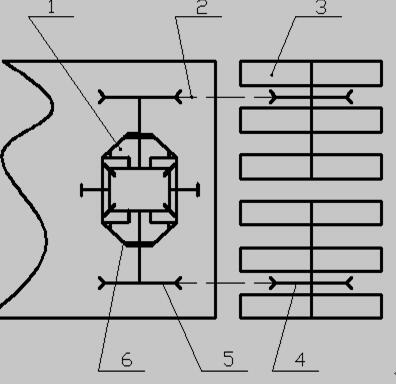

1，差速器；2，传动链条；3，后轮；
4、5，从、主动链轮；6，差速锁
图1-1 YL25后轮系统传动简图
由上图可知后轮传动采用链轮驱动，这是为了在运动中具有平稳性，功率能达到最有效的传递。主动轮和从动轮之间用的设计中选好的单排滚筒链条拉动链条让链轮可以相啮合在任意中心处，链条也就会被链轮拉紧，这就不难看出传动的过程中其是靠摩擦和啮合完成。另外一方面轮子在任何状态下，链条和链轮都可以完成压紧、啮合、平稳过渡这样不仅能够传递高效率而且还能使链轮、轴等零件具有较高的使用寿命。根据设计任务提出的总要求，那么了解各基本参数是必须的前提，这样才能设计出合理的方案来实现各设计要求的和设计目的
