ZPW-2000A无绝缘移频自动闭塞系统设计(4)
ZPW-2000A无绝缘移频轨道电路安全工作要求如下：
1) 空气温度：室内：-5～+40摄氏度；室外：-30～+70摄氏度。
2) 空气相对湿度：不大于95%（温度30摄氏度时）。
3) 气压：74.8kPa～106kPa。
4) 无腐蚀和引起爆炸危险的有害气体。
ZPW-2000A移频自动闭塞系统和UM71无绝缘轨道电路隔离可以实现相邻轨道电路部分隔离。电气绝缘节长度改进为29m，电气绝缘节由空心线圈、29m长钢轨和调谐单元构成。本节介绍了调谐区阻抗频率，这方面对传送和接受信号有利，周边段频率信号具备0阻抗的特性，可靠地阻隔短路相邻节段的信号来确保不会越区传送。这样便形成了相邻区段信号的电气绝缘。同时在调谐区内增加了小轨道电路以解决全程断轨检测。
主轨道电路发送器的编码条件控制生成代表的不同意义的低频调制的频移信号，由于轨道是无绝缘的，将信号传输到主轨道，也送至小轨道调谐区，再由铁路的轨道电路接收端，轨道电路调谐单元，匹配变压器，电缆通道，最终传至本区段接收器。由相邻轨道电路接收器的信号处理的小轨道调谐，并在小轨道电路继电器执行条件下被发送到接收机，部分和接收主轨道移频信号和轨道电路继电器执行条件，判断是否正确，驱动轨道电路继电器，以确定空置部分。ZPW-2000A型无绝缘轨道电路是由室内，室外和雷击防护系统由三部分组成。
2.2.1 室内部分
(1) 发送器
输出功率 ：70W（400Ω负载）。
会用于产生高精度、高稳定移频信号源。系统应用N+1冗余设计。产生故障时，将会通过FBJ的接点转到“＋1”FS。图2.1为发送器的原理框图。

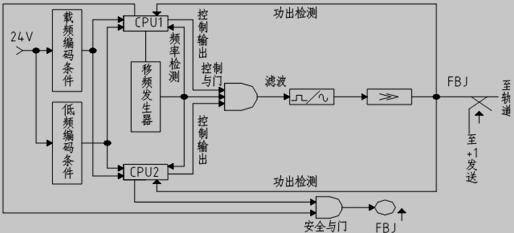

图2.1 发送器原理框图
同一个载频编码的条件、低频编码条件源，将会以反码方式各自发送至两套微处理器CPU1、CPU2内，CPU1操纵“移频发生器”将会形成以低频控制信号Fc移频信号。由CPU1、CPU2进行移频以键控信号FSK形式的频率检测。假若检测结果与规定相符合，就能产生控制输出的信号，经过“控制与门”会使“FSK”信号送达到“滤波”枢纽中，方波将会变成为正弦波。功放输出的FSK信号，送到不同的2个CPU检查功出具体电压。2个CPU会对FSK信号低频、载频与幅度特征检查与要求相符，则发送报警继电器FBJ励磁，并会使经过功率放大后的FSK信号输出到轨道。若当发送输出端短路，经过检查让“控制与门”有10S关闭。
1) 微处理器、可编程逻辑器件及作用
① 采取双CPU、双软件、双套的检测电路、闭环检查。
② CPU采用的是80C196，CPU1控制产生移频信号。CPU1、CPU2担负移频输出信号的低频、载频和幅度特征检测等功能。
③ FPGA可编程逻辑器件是由它构成移频发生器，并行I/O扩展接口、频率计数器等。
2) 低频和载频编码条件的读取
低频与载频编码条件读取时，为消除配线的干扰采用“功率型”电路。考虑到“故障－安全”原则，应该将24V直流电源变换成交流，呈现动态检测方式，并将外部编码控制电路和CPU等数字电路做有效隔离
