PLC配电网误操作模拟体验装置设计(2)
3.6 信号检测单元 10
3.7 数据采集的原理图及输出效果原理图 11
4. 配电网误操作模拟风险体验系统软件设计 18
4.1 系统组态软件的选取 18
4.2 组态王6.53概况介绍 18
4.3 基于组态王的系统软件设计 21
5.运行与调试 33
结 论 34
致 谢 36
参考文献37
1. 绪论
1.1 课题设计的意义及国内外背景
课题设计的意义：安全生产是电力企业不可回避的重要事项，然而在电力行业中误操作事故仍屡有发生，导致了严重的后果。电力操作和人员是分不开的，确保电力生产一线操作人员的正确操作是避免事故发生的关键。然而目前电力企业职工大部分是在岗位上通过帮传带和培训等方式来提高自身技术和素质的, 但是该方式缺乏真实感、事故预期感和体验感, 员工无法预期他的不当行为所带来的后果的严重性[1,10,11]。设计电力安全风险体验系统的目的是为电力生产一线操作人员提供操作效果模拟体验环境, 不仅能保证操作人员的安全, 还能加深操作人员的感性认识, 使操作人员掌握操作规范,避免事故发生[2,3,12]。
课题国内外现状：最早提出体验式培训概念的是二十世纪初的德国。现如今消防、煤矿等风险体验已不是新事物，甚至建成了比较成熟的风险体验场所[2,3]。然而对电力行业而言，还未形成成熟的风险体验场所。就我国而言，东北电网有限公司大连培训中心体验式培训基地自2005年5月投入使用以来为企业培训数千人次，这种使员工在乐趣中体验到操作正确性的全新培训模式很快成为企业培训的亮点，体验人员广泛认可并对这种体验方式给予了很高的评价[4]。然而，配电网风险体验还只是刚起步，2009年重庆市沙坪坝供电局规划和设计了一些基本的配电网风险体验建设方案，并建成了一个电力安全风险体验中心示范点，实现了一小型风险体验系统[2]，取得了一定的收获和经验。
1.2 配电网误操作模拟体验装置的特点
1、安全性：误操作模拟体验的目的是加深操作人员对操作正确性认识和重视。却不应危害操作人员的人身安全。所以系统检测部分及输出效果模拟部分均选用低压低功率对人体无害的设备。并设置了硬件总开关，设备一旦出现故障，或发生险情时，立刻通过硬件总开关切断电源，保证体验人员的人身安全；且主要通过软件模拟，杜绝了危险的发生。
2、效果可靠：实验室实验器材有限，不会在现场实际布线。但使用组态王软件的报警、事件等功能形象可靠的使体验人员自己决定风险点的状态，触发报警。效果可靠。而且选择的两大风险体验项目较为全面，又符合实际需要。体验系统的模拟效果与实际情况相当，使操作人员身有所感，避免实际误操作的发生。
3、界面友好：采用组态王编写软件，组态王的动画连接、报警及事件等功能使体验用户一目了然，清楚明白的知道是何项目，何原因导致了报警。且可查询性丰富了体验效果。面向体验人员，界面友好。
本次设计硬件软件分别采用PLC及组态王实现。

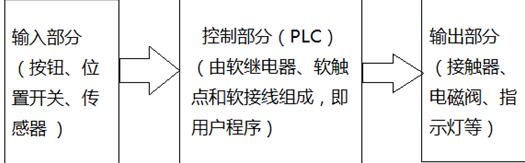

PLC控制系统由输入、输出和控制三部分组成。如图1.1
图1.1 PLC控制系统的组成
PLC控制系统的输入、输出部分和电气控制系统的输入、输出部分是相同的，但PLC系统的控制部分采用可编程的PLC。能够方便地通过改变用户程序，实现各种控制功能，能够解决电气控制电路难改变的问题。并通过组态王进行软件编程。
