基于ARM的地铁屏蔽门系统门控单元硬件设计(3)
2.3 无刷直流电机
由于屏蔽门在驱动时需要能够有极高的可靠性，门速的范围也较宽，因此无刷直流电机正是最好的选项。无刷直流电机的优点很多：使用时间长，没有换向火花，修理文护十分简单，运行时电机转速十分稳定。此外，其转速不受机械换向的限制。在单位体积下的无刷直流电机提供的动力要比其他类型的电机更大。本文中采用的是永磁无刷直流电机，采用三相星型桥式驱动电路供电。其中A,B,C连接无刷直流电机的三相供电线上。

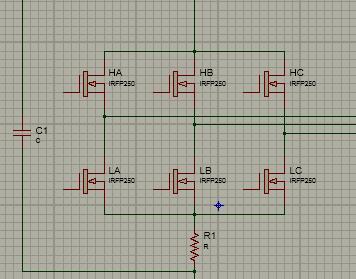

图2.1 电机三相电桥驱动系统
为了使电机的旋转方向正确，电机必须以相应的顺序供电，导电顺序如表2-1所示，电机有吹冰个电源状态，每种状态两相同时导通[5]。
表2-1 电机三相吹冰状态导通
电角度 0-π/3 0-2π/3 2π/3-π 2π/3-4π/3 4π/3-5π/3 5π/3-2π
霍尔传感器值 010 011 001 101 100 110
HA 导通 导通
HB 导通 导通
HC 导通 导通
LA 导通 导通
LB 导通 导通
LC 导通 导通
本文使用的无刷直流电机的数据：额定功率U为300W，额定转速n为3000RPM，额定电压E为48V，额定电流I为7A，电感L为1.73mH，负载转动惯量GD2为6.3*10-3N•m2。
