1.3 本设计主要工作
本论文主要进行基于STEP7恒压供水控制系统设计，利用现代技术实现水压的恒定控制，系统要求控制多台泵组自动运行和切换，控制变频器的输出值，达到控制泵组的运行转速和台数。 根据实际工程的要求和系统的预期目标,需要进行多方面的设计，包括泵组、变频器、压力传感器的选型以及PLC的硬件选型和软件设计以及PID控制参数的计算。
（1）进行基于STEPT7恒压供水控制系统的功能方框图。
（2）进行基于STEPT7恒压供水控制系统的PLC配置和I/O表。
（3）进行基于STEPT7恒压供水控制系统的硬件。
（4）进行基于STEPT7恒压供水控制系统的软件程序图。
本设计以理论为出发点，考虑实际工程遇到的问题，设计一个较为完善的恒压供水控制系统，也为以后城市供水系统的设计和实际应用提供示例。
2. 恒压供水的基本构成
2.1 基本概述
基于STEP7恒压供水控制系统是一种较为优势的控制方式，解决了现在城市供水遇到的诸多问题。一方面通过泵组的变频调速恒压控制技术实现供水的水压稳定，提高供水质量，另一方面保证供水的可靠性和安全性，在有火灾发生时能可靠地供水。恒压供水系统包括生活和消防两方面的供水系统。
2.2 设计模型

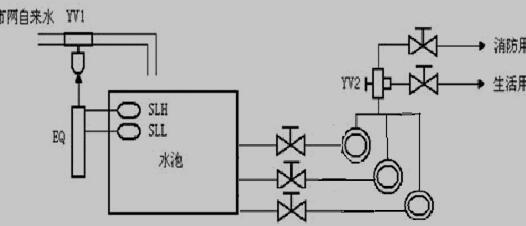

图2-1为恒压供水系统的工艺流程图。EQ控制器用来控制出水阀YV1，当自来水供水时，如果箱内实际水位低于设定的低水位时，注水阀继续注水，如果水位超出设定的高水位时，进行报警，并停止注水。生活用水和消防用水共用三个泵、电磁阀YV2平时处于失电状态，消防管网关闭，三个泵组根据供水量，按照一定程度的逻辑控制方式，系统保持低恒压供水。当有火灾紧急情况发生时，电磁阀YV2得电，打开消防用水，系统处于高恒压供水状态，当火灾结束后，三台泵改为生活供水使用。
图2-1 系统工艺流程图
2.3 控制目标
对基于STEP7恒压供水控制系统的要求满足以下方面：
(1) 生活供水，系统应该是一个低恒压值，消防供水系统应该运行高恒压值；
(2) 三台泵组根据恒压的需要，采取的接入和退出原则是“先开先停”；
(3) 当生活用水量比较小时，如果一台泵组连续运行时间超过3 h，需要切换到下一台泵组，即系统具有“倒泵功能”；
(4) 三台泵组启动时要有软启动功能。
(5) 要求报警功能完善；
